1 pav. - atvira elektrinė panelė

Na, taip yra, kaip elektros laidas atrodo iš vidaus. Aš pašalinau skaidrų dangtelį. Galite matyti, kaip jis atrodo su dangteliu kažkur šio mazgo pabaigoje (14 pav.).

Tai modernus namų elektros skydo variantas. Skydo korpusas pagamintas iš kai kurių plastikinių medžiagų. Dangčio dalis dažniausiai būna skaidrus, kad galėtumėte matyti, neatverdami dangtelio, jei buvo sugadintas kuris nors iš grandinių išjungiklių.

Atkreipkite dėmesį, kad medžiaga, kurią aš pateikiu šiame centre, yra labai paprastas. Todėl skaitytojai, jau turintys tam tikrų elektros žinių, gali norėti skaityti kitus įdomius centrus.

Dabar leiskite mums pereiti per tai, kokie yra elektriniai komponentai aukščiau esančioje skydelyje, ir kokiu tikslu jie naudojasi elektros energijos paskirstymui ir valdymui namuose.

Pagrindiniai elektros energijos principai

Tačiau prieš pradėdami eiti, norėčiau įsitikinti, kad visi, norintys skaityti toliau, žino pagrindinius namų ūkio elektros energijos gamybos principus. Tai labai lengva ir tai parodys paprastos diagramos.

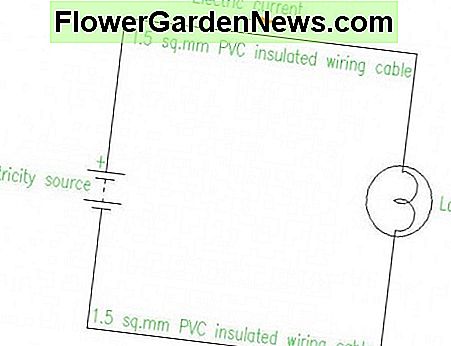

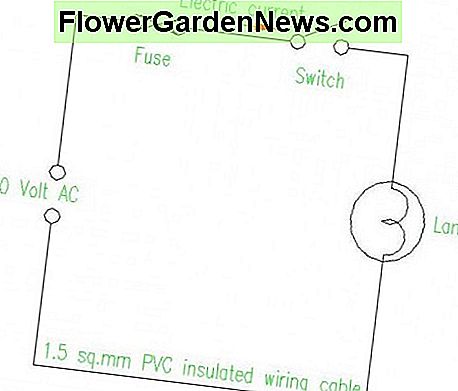

2 schema - pagrindinis elektros energijos principas

Ką tai diagrama sako? Yra baterija, laidų kabelio ilgis, jungiantis teigiamą akumuliatoriaus gnybtą su vienu iš kaitinamosios lempos gnybto. Tada yra kitas kabelio ilgis, jungiantis kitą lempos gnybtą atgal prie baterijos neigiamame gnybte.

Galbūt jūs žaidėte su žaislais, kurie dirba su šia labai paprasta elektros grandine, kai buvo jaunas. Jūs paimkite vieną AA dydžio akumuliatorių, bet kurią metalinę vielą, kurią galite uždėti ant rankų ir mažą lemputę. Bet kokia lemputė, kurią galite iškasti iš baterijinių elektrinių žaislų, padarys.

Prijunkite bateriją ir lemputę su metaliniais laidais, kaip parodyta diagramoje. Elektros srovė ir lemputė užsidegs. Čia yra tai, darbo elektrinė grandinė.

Elektronai praeina iš teigiamo akumuliatoriaus gnybto per viršutinę metalinę vielą (parodytą raudonos spalvos rodyklėje) į lemputės viršutinę dalį (ty apkrovą). Jie praeina per lemputę ir išeina iš apatinės gnybto į apatinę metalinę vielą, kad grįžtų į bateriją, bet neigiamame gnybte.

Tada jie vėl išteka per akumuliatoriaus teigiamą lizdą ir tą patį procesą kartoja.

Šie elektronai srautą aplink ir aplink "kilpa" nuolat dideliu greičiu. Šis elektronų srautas praleidžia energiją taip, kaip vandens srautas perneša energiją hidroelektrinėje.

Šviestuvas viduje kaitinamosios lempos paverčia pastovaus elektrono srauto energiją į šilumą ir šviesą.

Toks ilgas istorija, bet kur yra principas, ar ne?

Principas yra tas, kad elektronai turi būti sukomplektuotos grandinės trajektorijos arba kilpos, kad būtų galima apeiti iš nuolatinio srauto tarp elektros energijos šaltinio (ty baterijos) ir elektros krūvio (ty kaitinamosios lempos).

Jei pertraukite kilpą bet kuriame taške palei šį kelią, tada elektronai nustos tekėti. Todėl žibintas nebešviečia.

Kaip aš sakiau, tai yra lengva. Vienintelė problema yra ta, kad nematote elektronų, tekančių elektrinėje grandinėje, kaip jūs matote lenktyninius automobilius lenktynėse (nepertraukiamai tekančius dideliu greičiu kilpa) Formulės 1 lenktynių grandinėje. Bet tai labai panašus. Nėra srauto, nėra šou.

Dabar leiskite eiti į antrąjį principą, parodytą toliau pateiktoje diagramoje. Nesijaudinkite. Tai yra paskutinis.

3 diagrama - pagrindinis elektros laidų principas

Tai vienas iš pagrindinių namų instaliacijos instaliacijos principų.

5 paveikslėlyje parodytas tipiškas namo elektros skaitiklis. Jei atidžiai pažvelgsite į elektros skaitiklio vaizdą, pastebėsite, kad iš tikrųjų yra laidų pora, jungianti su skaitiklio skydeliu.

Taigi tai atitinka pirmąjį principą aukščiau - elektronams reikia kilpų kelio.

Dabar jūsų elektros energijos šaltinis 3 diagrama yra elektros tiekimo įmonė, kuri suteikia jums du jungtis prie terminalo, kaip antai baterija, kuri suteikia jums dviejų galinių jungčių. Su šiais dviem jungtimis prie maitinimo šaltinio, jūs galite padaryti elektros energiją dirbti tau, tiesa?

Na, ne taip teisingai. Kadangi šį kartą elektros energijos šaltinis yra toks stiprus, jis gali sudeginti namus ir namuose žmones nužudyti tiesiogine prasme. Jis gali nužudyti, net nesukeldamas pirmojo ugnies.

Todėl norėdami, kad šis stiprus energijos šaltinis veiktų jums, jūs turite turėti galimybę jį valdyti bet kuriuo metu. Jūs taip pat turite sugebėti jį nužudyti prieš tai, kai jis sukelia pavojų ar žalą. Jums taip pat reikia galimybės uždaryti šios pavojingos energijos srautą į savo namus, jei jūsų namų laidai nėra pakankamai pasiruošę saugiai jį priimti arba tvarkyti.

Tai yra antrasis principas, kaip parodyta diagramoje:

1. Jungiklis suteikia jums galimybę valdyti. Lemputę galite įjungti ir išjungti naudodami jungiklį.

2. Kai saugiklis automatiškai išjungia pavojingą energijos srautą į namus, kai energijos srauto veikimas viršija tam tikras ribas, kurias jūs nustatėte į saugiklį.

Šie du sudaro namų instaliacijos sistemos principą. Jei suprantate tai, tu gali suprasti bet kokią elektros energijos sistemą.

Pakankamos teorijos. Atėjo laikas tikriems daiktams.

Dabar sugrįžkime prie elektros skydelio, apie kurį kalbėjom.

Aš ketinu jums paaiškinti atskirus elektrinius komponentus skydelyje ir kiekvienam iš jų tarnaujantį tikslą.

Tai gali būti geriau paaiškinta namų elektros schema. Žemiau yra vienas pavyzdys.

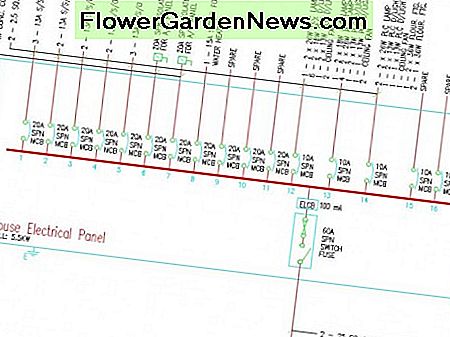

4 diagrama. Namų elektrinė schema

Elektrinė schemų elektros instaliacijos schema yra vienas iš elektrinių laidų planų, kuriuos elektrikai naudoja kaip laidą, skirtą montuoti į namus. Remdamiesi šiais planais, sumontuota laidų sistema gali būti padaryta taip, kaip to reikalauja namų dizaineris.

Pradėkime nuo bendro namų įrengimo sistemos veikimo. Pradžia yra diagramos apačioje, raudonomis raidėmis užrašyta žodžiais "Iš matavimo skydo". Čia yra elektros energijos tiekimas. Kiekviename name yra elektrinis matuoklis. Tai metras, apie kurį kalbu. 5 paveiksle parodytas namo elektrinio skaitiklio pavyzdys.

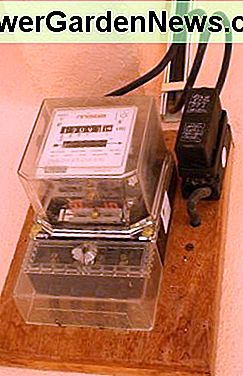

5 pav. - Namų elektros skaitiklis

Iš skaitiklio elektros energija patenka į skydą per elektros laidų porą. Jie rodomi raudonomis linijomis, einančiomis į namų elektros skydą. Raudona linija taip pat buvo paženklinta "2 - 25 SQ.MM. PVC Cu CABLE IN CONC. CONDUIT ".

Etiketėje sakoma, kad maitinimo kabeliai nuo skaitiklio skydo iki elektros skydo yra variniai ("Cu" reiškia varinius) kabelius, kurių dydis yra 25 milimetrai. Dydis iš tikrųjų yra kiekvieno kabelio skerspjūvio plotas. Yra du iš jų ir jie yra įrengti paslėptame vamzdyne.

Žodis "PVC" reiškia, kad kabelis izoliuotas su PVC medžiagomis, viena iš plačiausiai naudojamų izoliacinių medžiagų laidų kabelių.

Vartotojo elektros skydą (ty namų skydą) žymi didžiausias mėlynas stačiakampis, esantis kairiajame apatiniame kampe esančioje lentelėje su etikete "Namų elektros skydas". Kiekvienas komponentas, esantis šio mėlynojo stačiakampio viduje, iš tikrųjų yra ant elektros skydo arba jo viduje. Būtent tokia schema turėtų būti interpretuojama.

Namų elektrinėje skydelyje "LIVE" maitinimo kabelis yra prijungtas prie "IN" jungiklio saugiklio. Antrasis mėlynas stačiakampis, esantis diagramoje su etikete "60A SPN SWITCH FUSE", yra jungiklio saugiklis.

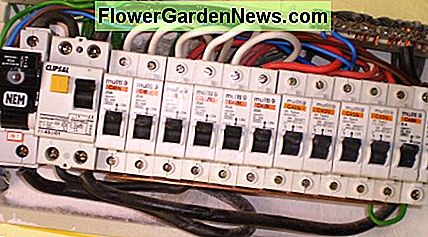

Žemiau pateiktame paveikslėlyje parodytas skydelis šiek tiek kitokiu žiūrėjimo kampu. Dauguma plokščių viduje sumontuotų komponentų sumontuota ant standartinio bėgelio, o perjungiklio saugiklis yra sudedamoji dalis, esanti tolimojoje (kairėje pusėje), kurioje yra raidės "NEM".

6 paveikslas. Elektrinė skydo instaliacija esant kitam žiūrėjimo kampui.

Jungiamojo saugiklio jungties terminalas įeinamam kabeliui yra įrenginio apačioje, o išeinantis jungtis prie ELCB viršuje. Taigi įeinantis LIVE kabelis pasirodys iš skydelio apačios ir baigiasi perjungiklio "IN" terminalo saugiklyje. Kaip matote paveikslėlyje 6. Tačiau skaitytojams su mažu kompiuterio ekranu galbūt pamatysite geresnį vaizdą 7 paveiksle.

Kažkas iš ten gali sakyti, kad jo ar jos namų skydelyje yra kitas terminalas šalia ar šalia jungiklio saugiklio, kuris yra prijungtas prie gaunamo NEUTRAL kabelio. Tai taip pat yra viena iš įprastų praktikų.

Terminalas, prie kurio prijungiamas NEUTRALAS kabelis, yra neutralus ryšys. Šiame skydelyje neutralus kabelis eina tiesiai į ELCB (kuri yra sudedamoji dalis šalia jungiklio saugiklio). Aš kalbėsiu apie neutralią nuorodą ir ELCB šiek tiek vėliau.

7 paveikslas. Jungiklio saugiklis prie ELCB

Perjungimo saugiklis iš tikrųjų yra jungiklis ir saugiklis. Panašiai, ji turi veikti kaip abu. Galite izoliuoti tiekimą namuose, perjungdami jį į padėtį OFF. Tai, ką jūs turite padaryti, jei norite atlikti kai kuriuos savo namų laidų remonto darbus arba jei norite pakeisti klaidingą jungiklį.

Dalis perjungiklio saugiklių taip pat yra saugiklis, esantis saugiklio laikiklyje. "60A" reiškia, kad didžiausias saugiklis yra 60 amperų. Jei visų prietaisų ir įrangos namo viduje esantis elektros srovė viršija 60 amperų, ​​saugiklis sumaišys ir atjungs namų laidus nuo maitinimo šalia namo skaitiklio lentoje.

Panašiai, jei yra pažeista laidų, dėl kurių kabeliai trumpai jungiasi, srovės gali taip pat viršyti 60 A, o saugiklis prapūs.

Ši funkcija apsaugo namu laidus nuo perkaitimo, kurie gali sukelti gaisrus ir apsaugoti namo elektros sistemą nuo apgadinimo.

Įjungus perjungiklio saugiklį į padėtį OFF, jūs iš tikrųjų galite išimti kasetės saugiklį vežimėlio viduje. Tada galite saugoti saugiklį kitur, kai dirbsite su laidais.

Jei kas nors iš bet kokios priežasties jį jungia atgal į ON padėtį, kol dirbate laidai toli nuo plokštės, laidai nebus įkrovę ir sukelti elektros smūgį, kuris gali būti mirtinas.

Tai yra jungiklio saugiklis.

ELCB arba RCD

Iš jungiklio saugiklio iš išvesties terminalo (viršutinio gnybto paveikslėlyje) yra laido jungtis su grandinės pertraukikliu (ELCB). Tai yra simbolis virš viršutinio saugiklio simbolio, pateikto anksčiau pateiktoje schema (4 diagrama). Mažame mėlyname stačiakampyje yra "ELCB" raidės.

Jūsų namuose galite pastebėti, kad šis komponentas vadinamas RCD, RCCB ar kitais pavadinimais. Tai tik technologijos, naudojamos šio komponento projektuojimui ir gamybai, variantai. Jie visi dirba daugiau ar mažiau tokiu pačiu būdu.

6 pav. Aukščiau ELCB yra šalia perjungikliu esančio komponento, ant jo - raides "CLIPSAL". Tolesnis komponento vaizdas yra parodytas 8 paveiksle.

ELCB apsaugo vartotojus nuo elektros šoko pavojaus. Kartais elektros laidų sistema arba elektrotechnika, prijungta prie laidų, gali būti sugadinta, dėl ko gali kilti elektros įtampos nutekėjimas.

Pavyzdiniu scenarijumi gali būti sužeista PVC izoliacija, kurioje yra gyvas laidų kabelis namo skalbyklės viduje. Jei veikiamas gyvas vario laidas (po PVC izoliacija) kažkaip paliečia skalbimo mašinos metalinę korpusą, tada metalinį gaubtą galima įjungti į pavojingą įtampos lygį.

Kiekvienas, kuris liečia metalinį korpusą, patirs elektros smūgį ir gali būti rimtai sužalotas. Mirtingumas nuo tokio pobūdžio nelaimingų atsitikimų yra dažnas.

ELCB gali nustatyti šią nutekę įtampą ir bus pakankamai greita, kad išvengtų rimtų avarijų.

8 pav. Pavaizduotas arčiau priekinio ELCB bloko vaizdas. Iš pirmiau minėtų dviejų ELCB paveikslų matyti, kad yra kabelį, jungiantį jungiklio saugiklį (viršutinįjį lizdą) ir viršutinį kairįjį ELCB lizdą (atkreipkite dėmesį, kad ELCB turi keturis jungiamuosius gnybtus, du viršuje vieneto ir du apačioje).

ELCB įeinantys terminalai yra suprojektuoti viršuje. Šis įrenginys padeda gaminti tvarkingą ir labai trumpą jungtį tarp jungiklio saugiklio ir ELCB blokų. Tai yra svarbus elektros sistemos išdėstymo bruožas, o jo elektros komponentų laidai - tvarkingumas ir našumas.

8 pav. - ELCB vienetas

Iš 6 paveikslėlio aukščiau taip pat galite pamatyti ilgesnį kabelį, prijungtą prie antrojo ELCB antrojo įvado. Tai yra gaunamas NEUTRAL kabelis, kuris tiesiai prie ELCB iš matavimo skydo. Jei kartu su perjungikliu naudojama neutrali jungtis, tai jungtis prie ELCB bus iš antrojo saugiklio jungties terminalo.

Yra keletas detalių apie ELCB padalinį, apie kurį norėčiau pakalbėti, bet tai gali paskatinti šį centrą pernelyg ilgai. Todėl aš tikriausiai naudosiu kitą naują temą šia tema. Šis mazgas skirtas plačiajai elektros skydelio komponentų apžvalgai ir trumpai apibūdina, kaip jie jungiasi vienas su kitu.

Dabar leiskite pamatyti kitą komponentą elektros energijos srauto takelyje elektros skydelyje.

Dar kartą kreipkitės į 4 schemos namų schemą. Kilimas į viršų nuo ELCB, kitas komponentas galios kelyje yra storas raudonos spalvos linija. Jis yra prijungtas prie 16 mažesnių šoninių raudonų linijų su panašiais simboliais ant jų (pažymėta "20A SPN MCB" arba 10A vietoj 20A).

Aš vėl paėmė dar vieną vaizdą su kitokiu kampu, kad aiškiai parodysiu, ką ši stora skaitymo eilutė. Žr. 9 pav. Žemiau.

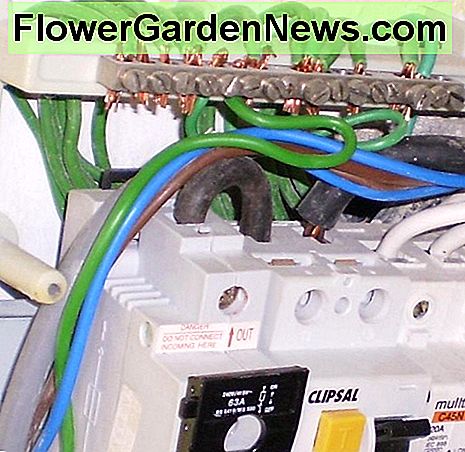

9 pav. - LIVE magistralės vaizdas

Pažvelkite į ilgą vario spalvos metalo gabaliuką, išilgai iš kairės į dešinę šalia juodų kabelių. Tai yra faktinis storos raudonos spalvos linijos išvaizda schematiškai. Tai vadinama LIVE magistrale arba PHASE magistrale.

Jis yra vario spalvos, nes jis faktiškai pagamintas iš vario, ta pati medžiaga, kuri naudojama kabelių laidininko gamybai, kaip paaiškinta šio straipsnio pradžioje.

Autobusas naudojamas elektros srovės paskirstymui į visą šakos instaliaciją namuose. Kiekviena šakos instaliacija yra apsaugota grandinės pertraukikliu, kuris yra simbolis, kurį matote kiekvienoje iš 16 raudonųjų šakelių linijų 4 diagramoje.

Kaip aiškinti grandinės pertraukiklio simbolį

Kaip skaityti etiketę šalia grandinės pertraukiklio simbolio "20A SPN MCB":

Vienoje etiketėje rašoma "MCB". Tai "Miniatiūrinių grandinių pertraukiklio" akronimas. Tai yra labiausiai paplitęs grandinės išjungiklių tipas, naudojamas namų elektros skydelyje. Senais laikais saugikliai buvo naudojami, jei šie MCBs. Šiandien saugikliai vis dar naudojami šiems tikslams, tačiau šiuolaikiniai namai dažniausiai naudojami MCB.

"20A" reiškia, kad didžiausia srovė, kurią grandinės pertraukiklis leis į apsauginę elektros instaliaciją, yra 20 amperų. Jei įranga sujungia daugiau srovių, grandinės pertraukiklis išjungia ir sustabdo srovės srautą. 10 paveikslėlyje parodytas arčiau vieno iš MCB vienetų vaizdas. Laikykitės etiketės "20A".

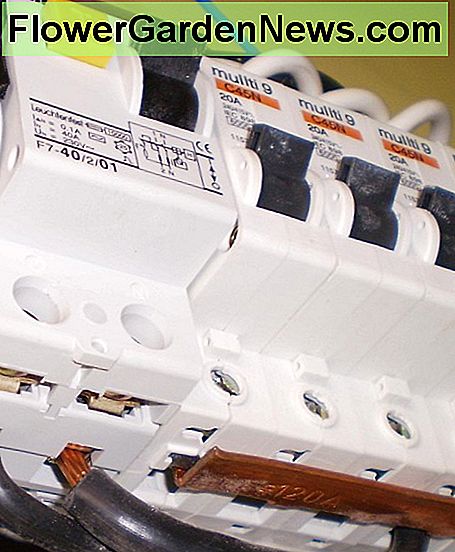

10 pav. - arčiau vaizdas iš MCB bloko

SPN reiškia "vieno langelio" ir "neutralus". Atminkite, kad tai normalus vieno fazės tiekimas, 240 voltų. Jei namuose esanti įranga turi didelę galią, pavyzdžiui, vandens šildytuvą dideliame namelyje, pasakykite apie 8 kW karšto vandens šildytuvą, tai greičiausiai reikės trifazės energijos tiekimo. Tada grandinės pertraukiklis, kuris apsaugo savo šakos laidus, būtų pažymėtas TPN, kuris yra "trijų polių ir neutralus".

Tačiau šis namų elektros skydas yra tik vieno fazės tipo. Todėl jis negali būti naudojamas tiekiant trifazę įrangą.

Kaip LIVE magistralė prijungiama prie ELCB?

Atspėjai; tai yra vienas iš juodųjų laidų, išeinančių iš ELCB bloko apačios. Kitas šio kabelio galas baigiamas ketvirtajam MCB vienetui, skaičiuojamam iš ELCB pozicijos.

Gyvybinėje magistralėje faktiškai yra daug dantukų viso ilgio. Kiekvienas iš dantukų yra sulenktas, todėl jis gali būti išlenktas į MCB blokų apatinį jungiamąjį gnybtą. Tai galite pamatyti 11 paveiksle.

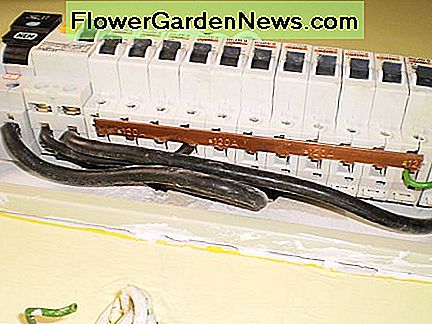

11 pav. - MCB jungtis prie LIVE magistralės

Ketvirtajame MCB padalinyje gyvasis kabelis iš ELCB išeinančio terminalo ir vieno iš šynų jungčių išjungiamas kartu mažesnio grandinės pertraukiklio gnybtuose.

Todėl visi maitinimo jungiklių apatiniai gnybtai skydelyje (išskyrus paskutinį dešinėje pusėje) yra prijungti prie gyvo magistralės.

Papildomas grandinės pertraukiklis

Trumpiausias grandinės pertraukiklis turi šiek tiek kitokią istoriją. Atrodo, kad šis MCB yra papildomas MCB, kuris buvo pridėtas vėliau, baigus elektros instaliacijos darbus. Todėl jungties ilgis nebuvo pakankamai ilgas, kad suteiktų papildomą ryšį.

Taigi namuose esantis asmuo pridėjo papildomą jungiamąją laidą su izoliacija, kuri atsitiko žaliai (šiuo atveju tai nėra labai geras spalvų pasirinkimas, nes ją galima supainioti su įžeminimo laidais).

Mes padengė beveik visas elektrinės skydelio dalis. Dabar grįžkime prie scheminės schemos ir patikrinkime, ar mes nieko nepraleidome.

Grįžti į scheminę schemą - 4 diagrama

Kaip matote diagramoje, po MCB simbolių yra tik plonos raudonos linijos, kurios vadinamos grandinės grandine. Šie laidų kabeliai eina į sienos kištukines lizdas ir sieną jungiasi namuose.

Diagrama taip pat nurodo laidų kabelių dydžius. Aš parodžiau, kaip anksčiau interpretuoti tas etiketes į gaunamus kabelius. Taigi dabar aiškinimo metodas taip pat yra toks pat.

Ar visi Å¡ie elementai ant elektros skydo? Ne visai.

Neutralios ir įžeminimo jungtys

Dar kartą pažiūrėk į 6 pav. Virš ELCB bloko matysite kitokio tipo magistralę. Jame yra daug sraigtų ant kabelio galų. Kaip matote, prie jo prijungta daug žaliųjų kabelių. Taip yra todėl, kad tai žemė.

12 pav. - įžeminimo magistralė

Šiandien aš labai nedaug išsamiai aptarsiu šia tema, nes tai bus per ilgas. Aš pakelsiu įžeminimo temą kitame centre. Elektrinis įžeminimas yra pagrindinė elektrinių darbų tema.

Pakanka pakalbėti dabar, kad antžeminės instaliacijos yra kaip nervų sistemos apsauga nuo elektros šoko jūsų namuose.

Jei namų elektros laidai tinkamai neveikia, sugedęs prietaisas, pvz., Skalbyklė, gali sukelti elektros smūgio sužalojimus ir elektros smūgį namuose. Mirtingos avarijos rizika yra labai didelė. Tai taip paprasta.

Tai gali atsitikti, net jei ELCB arba RCD įrenginys yra reguliariai išbandomas ir atrodo, kad jis yra sveikas.

Aš jau turi apsaugą nuo elektros šoko. Dabar galite tai perskaityti. Aš netrukus paskelbsiu naują mazgo elektros srovės įžeminimo sistemą.

Neutralus kabelis

Iki dešiniosios įžeminimo magistralės pusės yra neutrali magistralė.

Atidžiai laikykitės laidų, prijungtų prie išeinančių grandinės pertraukiklių (ty MCBs). Yra tik vienas laidų kabelis, kuris yra "LIVE" kabelis.

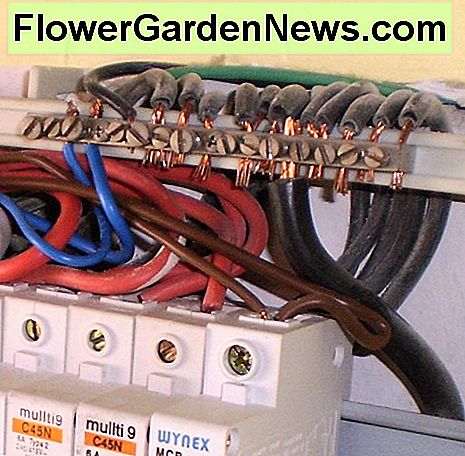

13 paveikslas. Neutrali spyruoklė

Vienas kabelis yra nepakankamas, kad būtų galima atlikti visą kilpą (šio straipsnio pradžioje atminkite pagrindinį elektros energijos principą?). Taigi, turi būti antrasis kabelis, NEUTRALUS kabelis, kuris išeina iš šio skydo kiekvienam grandinės pertraukikliui, tiesa?

Teisingai. NEUTRALINIAI laidų kabeliai yra juodi kabeliai, prijungti prie neutralios magistralės. Vienas juodas kabelis turi būti sumontuotas kiekvieno grandinės pertraukiklio išeinantiems laidams. Skydelyje yra 12 išeinančių jungiklių. Todėl prie neutralios magistralės turi būti prijungta 12 neutralių kabelių.

Tas pats numeris taip pat turėtų būti žalias laidas, prijungtas prie įžeminimo magistralės. Jei skaičius yra mažesnis, elektromechanikas turi patikrinti laidus.

NEUTRALŲ jungčių skaičius turi atitikti jungiklių skaičių

Ką daryti, jei žalių ir juodų kabelių, prijungtų prie jungčių, skaičius yra mažesnis nei elektrinių skydų MCB skaičius? Ar elektros sistema gali tinkamai veikti?

Taip, tai gali su tam tikromis sąlygomis. Tačiau tai nėra gera praktika ir nerekomenduojama. Taigi nedarykite to net jei esate geras elektrikas.

Ši problema yra labiau pažengusi tema. Taigi aš išsaugosiu jį kitam straipsniui. Pradedančiųjų skaitytojai gali supainioti, jei juos sumaišysiu čia.

Ar įžeminimo magistralė įžeminta?

Su visais aukščiau pateiktais vaizdais galite matyti, kad LIVE magistralė yra prijungta prie LIVE įeinančio kabelio (ketvirtajame MCB iš kairės). "NEUTRAL" magistralė prijungta prie neutralaus įvesties kabelio žemiau neutralios magistralės (geriau matoma 13 paveiksle).

"GROUNDING" magistralė arba "EARTHING" magistralė, kuri yra centrinės nervų sistemos dalis namu elektros smūgio apsaugai, turi būti veiksmingai prijungta prie pagrindinės žemės masės. Be šio ryšio, apsauga nuo smūgių tiesiog neveiks.

Ar kas nors gali suvokti prijungimo laidą prie žemės masės iš aukščiau esančių nuotraukų? Aš taip pat negaliu.

Bet nesijaudinkite. Aš iš tikrųjų išbandžiau laidus ir įžeminimo jungtis dirbo tinkamai. Aš tiesiog neturėjau laiko sužinoti, kuris iš žaliųjų laidų kabelių iš tikrųjų jungiasi prie įžeminimo elektrodų už namo.

Manau, kad aukščiau paminėti visi svarbūs elementai namo elektros skydelyje. Jei aš nieko nepraleidžiau, kažkas, prašau, pranešk man. Aš atsiųsiu atnaujinimą.

Dar vienas dalykas prieš uždarant šį koncentratorių. Elektrinė panelė paveikslėlyje nėra tiksliai tokia pati kaip schematiškai. Kai kurie skaitytojai gali tai pastebėti jau miniatiūrinių grandinės pertraukiklių (MCB) skaičiaus.

Tačiau šios dvi plokštės yra labai panašios. Tik galutinis elektros laidų skaičius yra skirtingas.

Šis paveikslėlis uždaro šį mazgą.

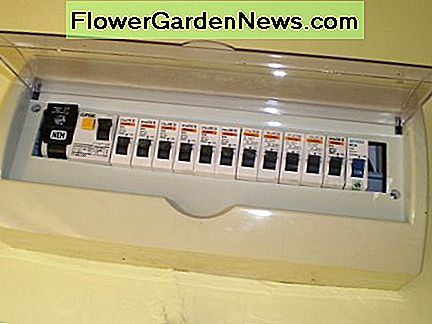

14 paveikslas. Namų elektrinė panelė su skaidriu dangčiu vietoje.
