Kaip kartu įdėti "Ikea Helmer Drawer Unit"

"Ikea Helmer" laikymo spintelę surinkite greitai ir lengvai!

Kai mano paauglys dukra nusprendė, kad atėjo laikas perskaityti kambarį nuo pasirengimo paaugliams pasirinkimų (violetinės ir turkio spalvos) iki kažko šiek tiek sudėtingesnio, man buvo malonu. Mano jaudulys buvo visų pirma dėl to, kad man patinka papuošti, o ji tikrai ne visada rūpinasi visa tai - tai reiškia, kad tai man būtų įdomus projektas.

Mano dukra mėgsta žalią iš visų atspalvių, bet ypač ryškesni, turtingesni žaliųjų atspalvių, todėl man buvo malonu rasti Ikea "Helmer" saugojimo spintelę gražiame, aiškiame ir ryškiai žaliai. Vis dėlto buvau nepatogus, kai nusipirkau vieną, paėmė į namus ir atidarė dėžę - tai buvo milijonų mažų dalių. Aš suprantu, kad kiekvienas, kuris įsigyja "Ikea" produktus, turėtų tikėtis surinkimo projekto, tačiau netgi reikėjo surinkti atskirus stalčius! Be to, tai nėra didelis baldas. Tai tik nedidelis saugojimo spintelė, iš esmės maža rašomoji spintelė. Kaip jis galėjo turėti tiek daug gabalų?

Žinoma, dėžutėje buvo įtraukta montavimo instrukcijos brošiūra, tačiau instrukcijos buvo parodytos tik paprastuose brėžiniuose - nieko nebuvo išrašyta. Aš jį pažiūrėjau, o mano smegenys tuoj pat užgniaužė. Mane gąsdino daugybė smulkių dalių ir neaiškių, bet sudėtingų brėžinių, bet žinojau, ar aš netrukus neišsprendžiau projekto, labai tikėtina, kad dėžutė sėdėtų keletą mėnesių, kiekvieną kartą suteikiant kaltinimus dėl kaltės ir sielvarto Aš vaikščiojau ja.

Vietoj to, kad mano bauginimas netaptų geriausiu iš manęs, aš ginkluosiu kelias Tivo epizodas "Fixer Upper", kad galėčiau išlaikyti įmonę, uždėti gabalus prieš televizorių ir nusprendė surinkti savo dukters "mažą žalią" Helmer ". Aš taip pat paėmiau savo fotoaparatą, kad dokumentuotų procesą, ir užkirsti kelią kitiems atskirai išsiaiškinti šį dalyką.

Finished with ease! Follow my step-by-step instructions to assemble your own Helmer storage cabinet.
Baigta lengvai! Vadovaukitės mano nuosekliomis instrukcijomis, kad surinktumėte savo "Helmer" saugojimo spintelę.
So many pieces, such a vague and oversimplified instruction booklet.
Tiek daug dalykų, tokia neaiški ir pernelyg supaprastinta instrukcijų knyga.

1 žingsnis: surinkite rinkinį "Helmer" kabinetą.

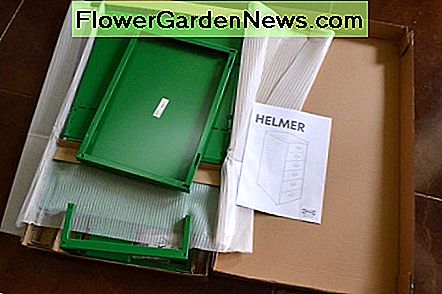

Pirmiausia įdėkite dėžutę ir jos turinį ant kilimo arba kiliminės dangos. Ši spintelė pagaminta iš dažyto metalo, ir atrodo, kad vienetai gali lengvai subraižyti arba nuorinti. "Helmer" laikymo spintelės montavimas ant minkšto paviršiaus padės apsaugoti jį. Išimkite gabalus iš dėžutės ir atidžiai išklijuokite ant kilimėlio. Jei neturite kilimo ar kiliminės dangos, išklokite ant grindų antklodę, kad galėtumėte naudoti kaip savo darbo vietą.

Tada surinkite tiek "Phillips", tiek plokščiausią atsuktuvą. Mažoji galia gręžimo, jei turite, bus gana patogi, bet ji nėra absoliučiai būtina.

Photo A
Nuotrauka A
Photo B
Nuotrauka B

2 žingsnis: pritvirtinkite stalviršį į vidines kabineto puses

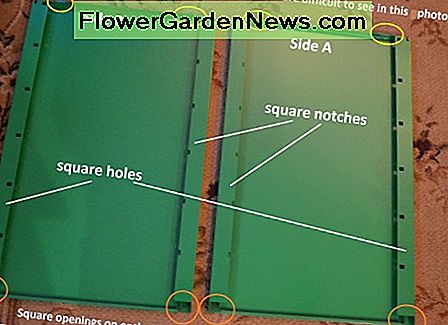

Rasti korpuso šonus - tai aukščiausias, plačiausiai plokščias metalines plokštes dėžėje. Yra du iš jų. Išdėstykite juos ant grindų, šalia vienas kito, kad galai su kvadratinėmis skylėmis žemyn šone būtų tolimiausiu kairiuoju ir dešiniuoju. Galai su kvadratinėmis išpjovomis (ne pilni skylės, bet tik išpjovos) turi būti vidinėje kairėje ir dešinėje, šalia vienas kito. (Žr. Nuotrauką A.) Pagal "Ikea" montavimo instrukcijas, kairėje pusėje yra pusė "B", o dešinė pusė yra pusė "A.".

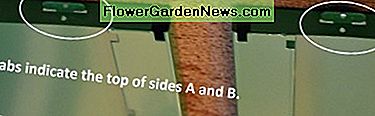

Jei turite išdėstyti abi pusės gabalus, kaip aprašyta aukščiau, šių dalių viršutinė ir apatinė dalys taip pat turėtų būti išdėstytos teisingai. Spintelės viršuje užklijuotas galas su užraktais. Galai su kvadratinėmis angos kiekvienoje pusėje rodo korpuso apačią. (Žr. Nuotrauką A; geltonos spalvos apskritimai; oranžinės spalvos kvadratinės angos; geriau matysite skirtukus nuotraukoje B.)

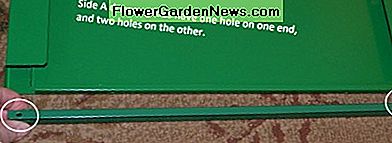

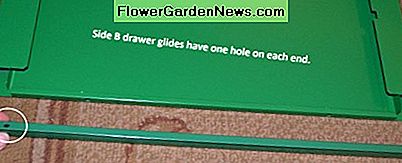

Dabar sutvarkykite stalčių slankiojimus į teisingą pusę. Stalčiaus slenkantys yra dvylika lazdelės formos metalo gabalėlių. Yra šeši, kurių kiekvienoje yra viena apskrito skylė. Tai eina su kabineto pusiu "B", taip pat žinoma kaip kairėje pusėje (žr. Nuotrauką C). Šeši stalčiai slenkiami su viena skylute viename gale ir du skylės kitame gale eina su spintelės šonu "A", spintelės pusė dešinėje (žr. Nuotrauką D).

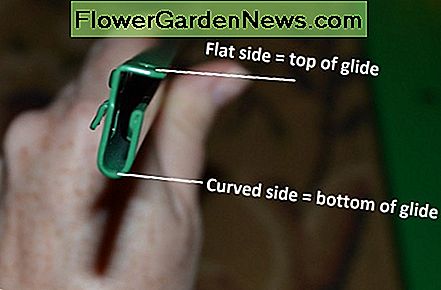

Stalčiaus slankusis viršus ir apačia. Lygaus krašto yra slide viršus; kreivoji pusė yra slide dugnas (žr. nuotrauką E).

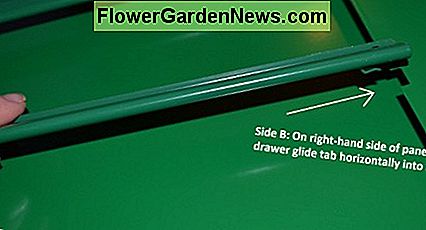

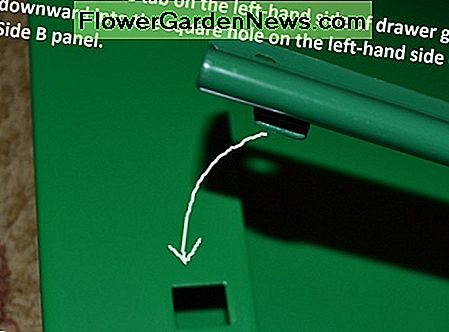

Norėdami įdiegti "B" šonus (šoninį skydą kairėje), pradėkite nuo dešiniojo skydelio pusės. Viršutine (plokščia puse) slide, nukreipta aukštyn link korpuso viršaus, skaidrių dešinėje pusėje esantį skirtuką horizontaliai įkiškite į kvadratinį išpjovą dešiniajame šoninio skydo pusėje. Tada kortelės kairėje pusėje slide lengvai bus nuvilkti į atitinkamą kvadratinę anga kairėje pusėje, plokštės - tiesiog nuvilkite kairę pusę glide žemyn tik šiek tiek, ir jis spustelėkite vietoje. Kartokite likusią pusę "B". (Žr. Nuotraukas F ir G.)

Tuo pačiu būdu pritvirtintas "A" stalčiaus šoninis stalas, bet kadangi dvi pusės veidrodė vienas kitą, pradžia ir galas priešais. Šonui "A" prasideda kairė pusė. Į kairę pusę esantį stalčiaus slide skirtuką įterpkite horizontalioje plokštumoje esančiame kairiajame kampe. Kaip ir "B" pusėje, dabar viskas, ko jums reikia padaryti, yra užlenkti skirtuką ant kito galinio slide, šiek tiek žemyn į kvadratinę angą, kol ji spragtelės į vietą. Akivaizdu, kad pakartokite šį procesą, kol likusioji pusė "A" slinks.

Photo C
Nuotrauka C
Photo D
Nuotrauka D
Photo E
Nuotrauka E
Photo F
Nuotrauka F
Photo G
Nuotrauka G

3 žingsnis: pritvirtinkite pagrindines dalis / kojas

Raskite du pagrindinius elementus - juos lengva pastebėti, nes jie yra vienintelės dalys, kurios nėra plokščios plokštės ar lentos stalčius. Jie yra du vienodi elementai, kurie iš esmės yra U formos, kiekvienoje iš jų yra dvi trumpos kojos abiejose pusėse.

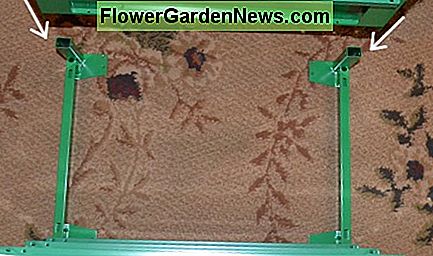

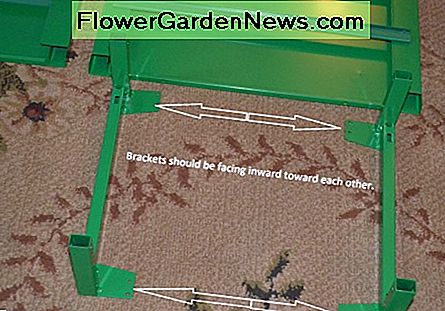

Pirmiausia nutieskite pagrindines dalis taip, kad plokščios skliautos nukreiptų viena į kitą ir į vidų link kameros centro (žr. Nuotrauką H). Šiuo metu šoniniai skydai vis tiek turi būti lygūs grindims, stalčių slinkties puse į viršų.

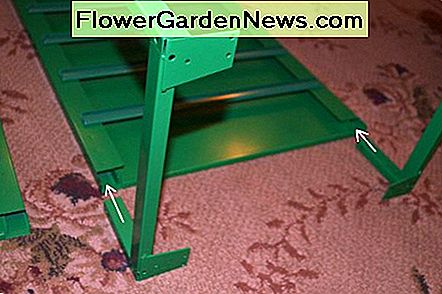

Kai tinkamai išdėstyti (laikiklio elementai nukreipti į vidų prieš korpuso centrą), paimkite pagrindinį elementą ir, pradedant nuo bet kurio skydelio, pasukite pagrindinį elementą, kad galėtumėte nulenkti kvadratinę koją iš kiekvieno pamatinio gabalo į kvadratines angas esant skydo apačioje (žr. nuotrauką I). Girdėsite ir pajusite "spragtelėjimus", kai yra vienetų. Palaikykite šią plokštę vertikaliai ant pagrindo.

Dabar paimkite likusią neprijungtą skydelį ir išdėstykite jį taip, kad jo stalčiaus slinkties pusė būtų nukreipta į kitą skydelio stalčių slinkties pusę. (Tai yra visiškai sumontuota, lentynos stumdomas ant korpuso vidinės pusės - labai svarbu!) Palaikykite skydelį aukštyn iš grindų ir nuleiskite skydelį žemyn ant pagrindo, kad abi kojos būtų įdėtos į skydelį Tuo pačiu metu. Švelniai stumkite skydelį, kol abi pusės spragtelės. (Žr. Nuotrauką J.). Dabar jūsų korpusas turėtų atrodyti kaip nuotraukoje K.

Photo H
Nuotrauka H
Photo I
Nuotrauka I
Photo J
Nuotrauka J

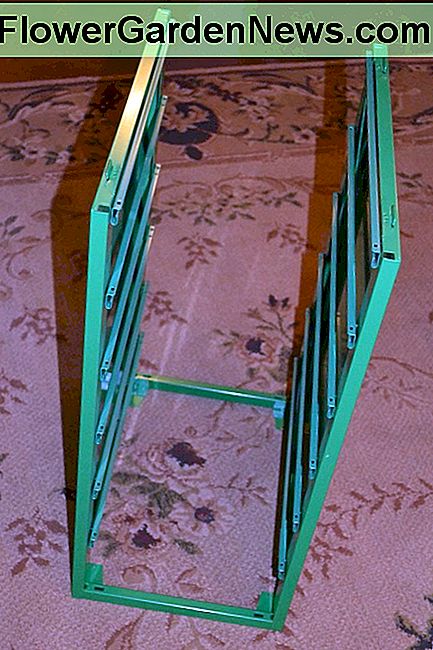

Photo K. At this point in the assembly process, your Helmer cabinet should look like this.
Foto K. Šiame surinkimo proceso etape jūsų "Helmer" kabinetas turėtų atrodyti taip.

4 žingsnis: pritvirtinkite spintelės galinę dalį

Galinė panelė taip pat lengvai pastebima - tai gana paprastas, sklandus skydelis; ji yra tokia pat aukšta, kaip ir šoninės plokštės, bet ne tokia plataus.

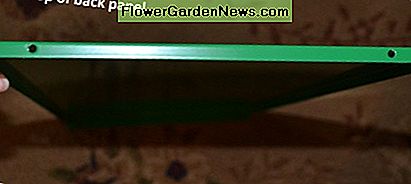

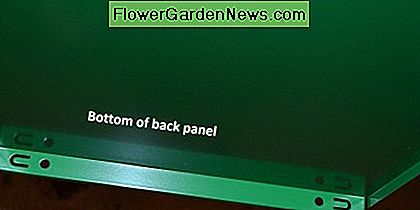

Suraskite užpakalinio skydo viršutinę ir apatinę dalį. Viršuje yra galas su dviem mažais apvaliais skyliais (žr. Nuotrauką L). Dugno pabaigoje yra dvi mažos apskritos skylės ir dvi u formos skylės (žr. Nuotrauką M).

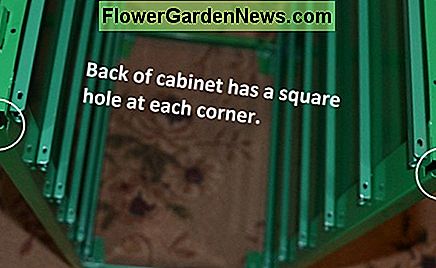

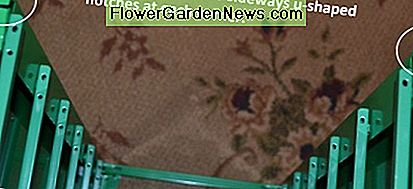

Dabar suraskite korpuso priekinę ir galinę dalį. Korpuso priekis kiekviename viršutiniame kampe turi U formos išpjovą (žr. Nuotrauką N). Korpuso galinėje dalyje kiekviename viršutiniame kampe yra atviras kvadratinis angas (žr. Nuotrauką O).

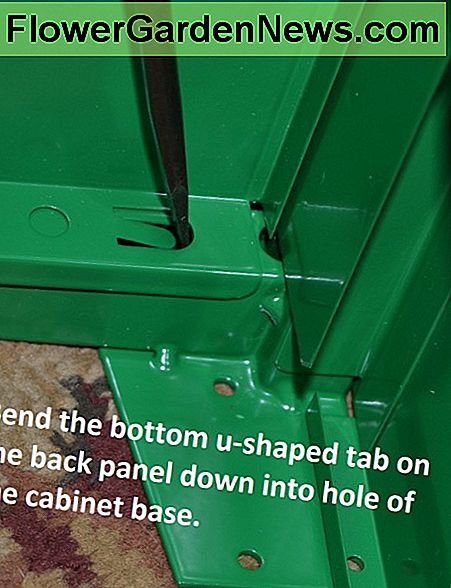

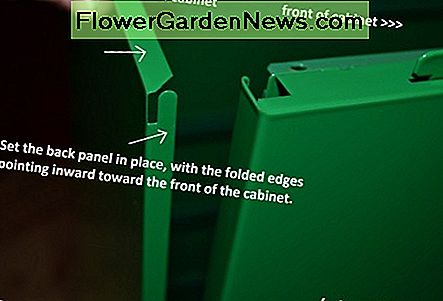

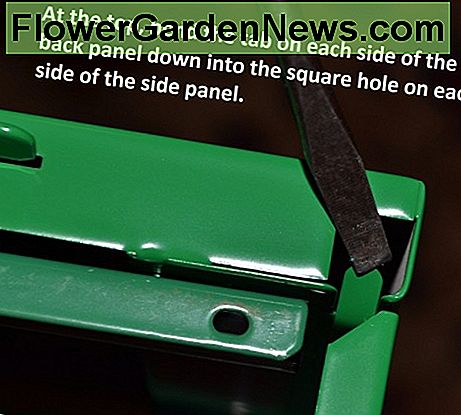

Norėdami pritvirtinti užpakalinę plokštę, įstatykite ją į spintelės galą, pasukdami ją taip, kad sulankstyti kraštai nukreiptų į vidų kampe. Įsitikinkite, kad jis sumontuotas taip, kad skydo viršuje būtų spintelės viršus, o skydo apačia yra apačioje (žr. Nuotrauką P). Naudokite plokščiojo atsuktuvą, kad stumtumėte skirtukus kiekvienoje viršutinės dalies pusėje į kiekvienos šoninės angos (žr. Nuotrauką Q). Užpakalinio skydo apačioje naudokite plokščiojo galvutės atsuktuvą, kad stumtumėte u formos angas ant galinio skydelio žemyn į skylutes ant korpuso pagrindo (žr. Nuotrauką R). Tai užims nugarą, tačiau, mano manymu, nugara nebuvo užrakinta, kol pritvirtinta spintelės viršutinė dalis. Taigi šiuo metu kruopščiai tvarkykite savo kabinetą ir atsargiai jį perkelkite.

Photo L
Nuotrauka L
Photo M
Nuotrauka M
Photo N
Nuotrauka N
Photo O
Nuotrauka O
Photo P
Nuotrauka P
Photo Q
Nuotrauka Q
Photo R
Nuotrauka R

5 žingsnis: pritvirtinkite viršuje

Viršuje yra lengva rasti, nes tai yra gana paprastas skydelis, kurio formos kažkas panašaus į kartono dėžutės viršuje. 5 žingsnis yra šiek tiek paprastesnis dėl to, kad viršuje galima pritvirtinti bet kuria kryptimi - nėra priekio ar galo.

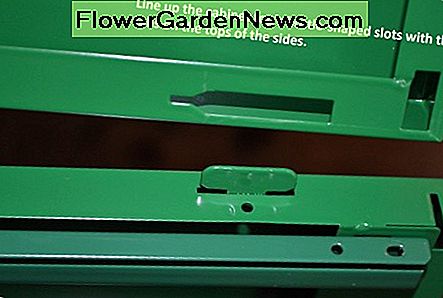

Norėdami pritvirtinti viršuje, išlyginkite vyno butelio formos angas į viršutinį gabalėlį prie tvirtinimų, kurie tvirtinami prie šoninių panelių viršūnių (žr. Nuotrauką S). Nuleiskite viršutinį skydą taip, kad visi keturi butelio formos lizdai būtų vienodi per juostukus. Viršuje nebus išdėstyti puikiai - jis bus šiek tiek per toli atgal. Švelniai pastumkite viršutinę pusę į priekį; tai užfiksuos skirtukus ir lizdus kartu (žr. nuotrauką T). Dabar viršutinė dalis bus užrakinta vietoje, tinkamai išdėstyta ir tvirtai pritvirtinta prie spintelės.

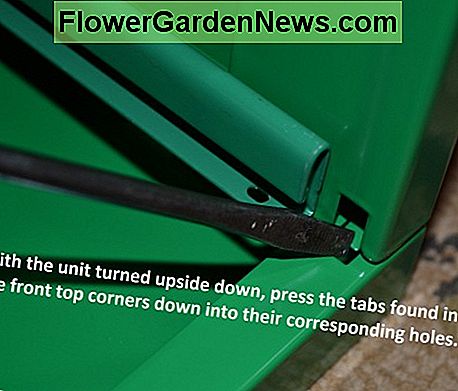

Atsargiai pasukite visą įrenginį aukštyn kojom. Įrenginio viršuje ant grindų pastebėsite nedidelį skirtuką ties kiekvieno priekinio kampo viduje. Naudokite plokščiojo atsuktuvą, kad stumtumėte juostelę žemyn (žr. Nuotrauką U). Tai padeda išlaikyti aukščiausią vietą.

Photo S
Nuotraukos
Photo T
Nuotrauka T
Photo U
Nuotrauka U

6 žingsnis: pritvirtinkite stabilumo varžtus ir ratus

Raskite technikos krepšį tarp pakuotų dalių. Pastebėsite, kad maiše yra dviejų rūšių sraigtai - vienas tipas su aštriais, smailiais galais ir vienas tipas su plokščiais galais. Už šį žingsnį surinkite dvylika smailių varžtų.

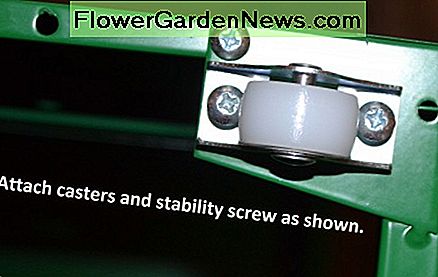

Dabar, kai "Helmer" saugojimo įrenginys yra apverstas, galėsite pamatyti, kad kiekviename apatiniame kampe yra keturios angos. Padėkite ratus ant skliausteliuose, kaip parodyta paveikslėlyje, padėdami ratuką dviem iš keturių angų. Nusukite varžtus, kad ratai būtų prijungti. Pastaba: čia yra naudinga sėjamoji - varžtai, naudojami ratams pritvirtinti, buvo labai sunkiai nuskandę naudojant tik Phillips galvutės atsuktuvą ir mano silpnus raumenis.

Trečiąjį varžtą nuskleiskite į laikiklį ir rėmą, kaip parodyta nuotraukoje. Šis varžtas padeda išlaikyti agregatą kartu, kad būtų užtikrintas didesnis stabilumas. Skirtingai nuo varžtų, naudojamų ratukams, šiuos varžtus labai lengva montuoti tik atsuktuvu. Palikite ketvirtą skylę tuščią. (Žr. Nuotrauką V.)

Aš baigiau pašalinti ratus, nes nenorėjau, kad kabinoje būtų mobilus. Be to, be ratukų, ji puikiai tinka standartinių aukštų lenteles, leidžiančią bet kokį stalą paversti stalu. Ratai padaro spintelę šiek tiek aukštesnę.

Photo V
Nuotrauka V

7 žingsnis: surinkite stalčius

Rasti šešis pagrindinius stalčių gabalus - tai plokšti skydai su perforacijomis. Šoninių dalių šoninės dalys sudaro stalčių šonus, o vidurinė dalis yra stalčiaus dugnas.

Atkreipkite dėmesį, kad iš dviejų šoninių stalčių detalių pusės yra labai siaura briauna, kuri buvo sukta ar sulankstyta. Siauras korpusas, pagamintas iš lenkimo, yra tas, kuris saugo stalčiuką ant stalčiaus slidžių - todėl keteros turi būti stalčiaus išorėje.

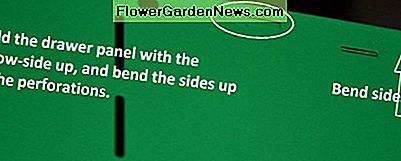

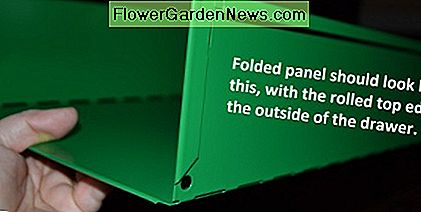

Atsargiai sudėkite plokštes išilgai perforacijų, kad kiekviena sulankstyta pusė būtų 90 laipsnių kampu prie stalčiaus dugno. Prieš atlenkiant, prisiminkite, kad valcuotas kraštas eina stalčiaus išorėje ir atitinkamai sulenkite. Kitas būdas įsitikinti, kad jūs sulenkite šiuos tinkamą kryptį, yra surasti dvi mažas metalines strėlės ant stalčiaus dugno. Padėkite skydelį ant grindų arba ant savo rato su rodyklės puse į viršų ir sulenkite šonus į perforacijas. Krašiai bus stalčiaus išorėje, ir būsite pasirengę tęsti. (Žr. Nuotraukas W ir X.)

Norėdami pritvirtinti spintelės atlošą, pirmiausia suraskite stalčiaus galą. Žiūrėdamas į sulankstomą perforuotą stalčiaus skydelį, pastebėsite, kad vienas galas turi sulankstytą briauną, kuris sulankstytas ir išplečiamas kartu su dviem mažais U formos išpjovomis. Tai galinis stalčiaus galas. Skydo atramos yra mažos sklandžios plokštės. Jie atrodo panašūs į stalčių fasadus, tačiau turi lygų, lygų paviršių, o juostose yra skylutės rankenoms ir etiketės lizdas.

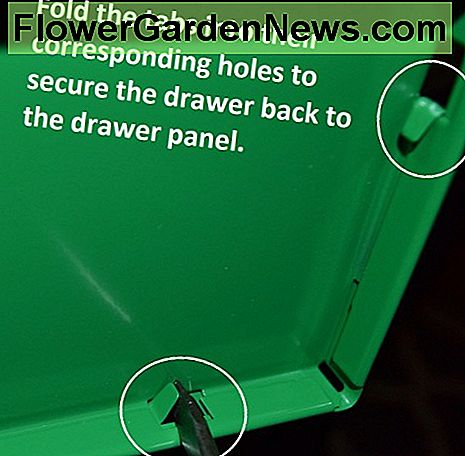

Norėdami pritvirtinti stalčiuką atgal, padėkite jį tarp stalčiaus pusių, stalčiaus nugaros sulankstyti kraštai nukreipti į išorę iš stalčiaus, o sulenktą kraštą - du kvadratiniai išpjovos ir du apskrito skylės apačioje. Pastumkite stalčiaus sulenktus kraštus į stalčiaus sulenktus kraštus stalčiaus dugne ir šonuose. Kai bus vieta, abiejų dalių angos ir lizdai bus išdėstyti. Atsuktuvu naudokite atsuktuvą, kad nuspaustumėte lentynos ant stalčiaus pusių ir apačios. (Žr. Nuotrauką Y.)

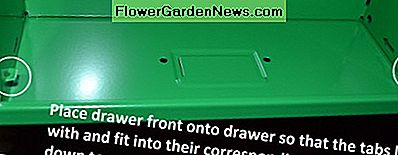

Sulenktos stalčiaus skydo priekinis galas yra sklandesnis ir paprastesnis. Nėra jokių išpjovų, o kraštas yra sulankstytas. Sienų laikikliai yra mažos plokštės, kuriose yra du skylės, skirtos stalčių rankenoms, kartu su lizdu laikant stalčių etiketes. Pritvirtinkite stalčiaus priekį prie stalčiaus priekinio galo, tiesiog įdėkite jį ant stalčiaus, stalčiaus priekinės skylutės pritvirtinkite prie lentynų pusių. Naudodamiesi atsuktuvu nuspauskite skirtukus žemyn, užfiksuokite stalčiaus priekį. (Žr. Nuotrauką Z.)

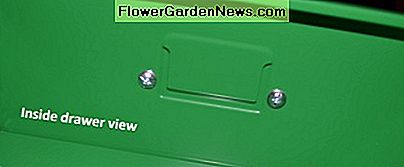

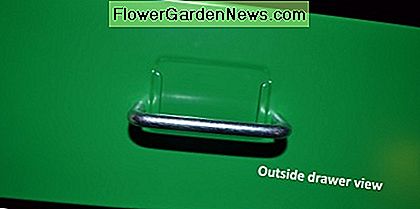

Dabar viskas, kas liko, yra pritvirtinti rankeną. Palyginti su kai kuriomis sudėtingomis instrukcijomis, ši dalis yra lengva. Iš stalčiaus priekinės pusės, linija rankena su dviem skylėmis. Iš stalčiaus vidinės pusės įkiškite plokščias varžtas per kiekvieną skylę į stalčiaus rankenas ir naudokite plokščią varžtą, kad sugriebtų varžtus. (Žr. Nuotraukas AA ir BB.)

Photo W
Nuotrauka W
Photo X
Nuotrauka X
Photo Y
Nuotrauka Y
Photo Z
Nuotrauka Z
Photo AA
Nuotrauka AA
Photo BB
Nuotrauka BB

Baigsite! Mėgaukitės savo kabinetu!

Dabar, kai visus stalčius įdėjote kartu, tiesiog nuvilkite juos į spintelę - lentynos stalčius laikysite vietose. Jūsų užduotis yra baigta, o rezultatas - akivaizdžiai maža spintelė, kurioje yra daug vietos saugojimo erdvėje, kad organizuotų ką nors iš svarbių popierių, papuošalų ir nagų lako į mokyklos reikmenis.

Be ratukų, "Helmer" puikiai tinka bet kokiam standartiniam aukščio stalui. Radau nuostabų stiklo ir chromo stalą, kurią mano dukra galėjo naudoti kaip stalą / meno stalą, ir padėjo "Helmer" apačioje. Ji turės visus savo meno reikmenis ir pasilinksmins.

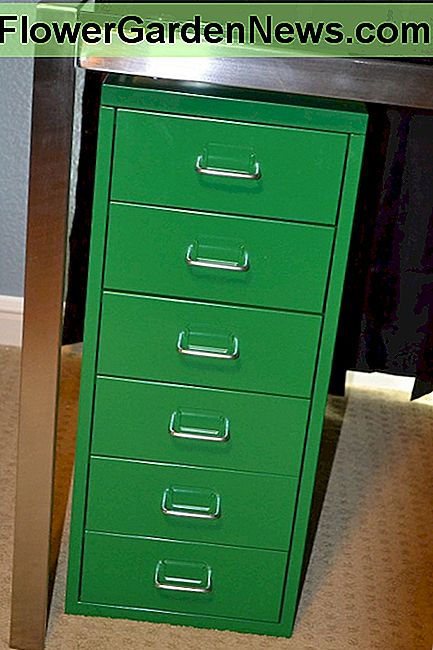

Place an Ikea Helmer storage unit under any standard-height table to turn the table into a desk.
Įdėkite "Ikea Helmer" laikymo įrenginį pagal bet kokią standartinę aukščio lentelę, kad galėtumėte pasukti stalą į stalą.
