Kaip naudotis "Air Tools" ir "Air Compressor" savo dirbtuve

Eugene, avid self-taught DIYer, įgijo 30 metų patirtį su galios / rankinių įrankių, vandentiekio, elektrinių ir medienos.

Oro įrankių naudojimo instrukcija

Kaip rodo pavadinimas, oro įrankiai yra įrankiai, kuriuose yra suslėgtas oras, skirtingai nei įprasti elektriniai įrankiai, kurie tiekia maitinimą iš baterijos arba 120/240 voltų maitinimo šaltinio. Šiame straipsnyje aprašomi pagrindai, kaip jie veikia, kokie įrankiai yra prieinami ir kaip juos naudoti su oro kompresoriumi.
Jei šis vadovas bus naudingas, prašome laiko, kad galėtumėte jį bendrinti su socialine žiniasklaida, naudodami šoninės juostos mygtukus.

Å altinis

Terminologijos žodynėlis, naudojamas suspausto oro sistemose

  • CFM arba kubiniai pėdos / minutė Suspausto oro kiekis, kurį oro kompresorius gali tiekti arba kurio reikalauja oro instrumentas
  • Slėgis oras yra suspaustas arba "suspaustas" kompresoriaus viduje į jo pradinį tÅ«rį. Oro yra laikomas rezervuare. Oro slėgis matuojamas bare, svarais viename kvadratiniame colyje (PSI) arba kilopaskalais. 1 bar = 14, 5 psi = 100 000 paskalų arba 100 kPa
  • Pneumatika Tai reiÅ¡kia, kad reikia naudoti suspaustą arba suslėgtą orą
  • BSP Thread British Standard vamzdžių sriegis. Net Å¡alyse, kurios naudoja metrinę sistemą, naudojamas imperijos BSP standartas (iÅ¡skyrus JAV)
  • NPT Thread nacionalinė vamzdžių gija. Skersinis siÅ«las, naudojamas JAV
  • Gage (Gabaritas Jungtinėje Karalystėje) Oro įrankių kontekste tai reiÅ¡kia, kad žarnos tvirtinimo ar vidinio skersmens dydis

Kas yra oro kompresorius ir suspaustas oras?

Oro kompresorius - tai prietaisas, kuris išspaudžia orą į jo pradinį tūrį, todėl jis užima apie 8-10 kartų mažiau vietos. Kai oras sumažėja, proporcingai padidėja slėgis. Taigi, jei tūris yra 8 kartus mažesnis, slėgis yra 8 kartus didesnis. Tai aprašyta Boyle'o Įstatyme:

"Esant pastoviai temperatūrai, idealiųjų dujų slėgis yra atvirkščiai proporcingas tūriui"

arba

PV = pastovi

Dauguma dirbtuvių kompresorių yra stūmokliniai tipai, todėl jie naudoja stūmoklį ir cilindrą, kuriuos varo elektrinis variklis arba variklis, skirtas suspausti orą. Kai oras yra suspaustas, jis tiekiamas į rezervuarą, kuris veikia kaip rezervuaras. Talpykla gali tiekti didelį suspausto oro impulsą, kuris gali būti didesnis, nei siurblys galėtų tiekti atskirai.

Boyle's Law - At constant temperature, as volume decreases, pressure increases and vice versa
Boyle's Law - esant pastoviai temperatūrai, kai tūris sumažėja, padidėja slėgis ir atvirkščiai

Nešiojamasis oro kompresorius, skirtas nagų pistoletai ar kitiems elektros įrankiams

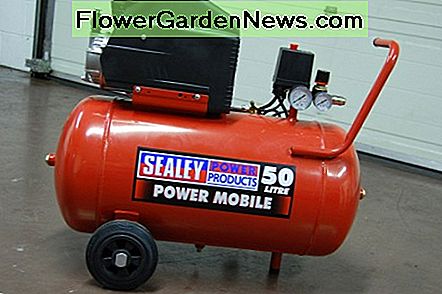

Typical air compressor
Tipiškas oro kompresorius

Kokie įrankiai naudojami oro transportu?

Iš esmės tos pačios priemonės, kurias galima įsigyti baterijų ar maitinimo šaltinių versijose .... ir kai kurioms kitoms. Kai kurie pavyzdžiai:

  • Sėjamosios
  • Sanders
  • Kampinis Å¡lifavimo įrenginys
  • PjÅ«klai
  • Nagų Å¡autuvai
  • Chipping plaktukai
  • PurÅ¡kimo pistoletai
  • Padangų pripÅ«timo įrenginiai
  • Oro reketas
  • Poveikio veržliaraktis

Kitos priemonės, kurios paprastai nėra prieinamos elektros versijose:

  • Orinis ginklas
  • Smėliavimo pistoletas
  • Oro Å¡lyties
  • Pop riveteris

Kokie yra oro įrankių privalumai?

  • Jie turi didelės galios ir svorio santykį. Kitaip tariant, oro įrankis bus lengvesnis nei bevielis ar maitinimo Å¡altinis, kurio galia yra tokia pati. Oro įrankiuose yra paprasti oro varikliai arba stÅ«mokliai, kurie yra lengvesni nei elektrinis variklis. Tai svarbu surinkimo darbuotojams, kurie visą dieną gali naudoti įrankį ir, aiÅ¡ku, lengvesnis įrankis sumažins nuovargį
  • Jie yra paprastesni ir turi mažiau darbo dalių nei elektrinis įrankis, taigi yra mažiau klaidingas
  • Oro instrumentas gali bÅ«ti sustabdytas neribotą laiką. Jei užstrigdote elektrinį įrankį, nugaros EMF (Electro Motive Force) nukrinta iki nulio, o srovė, tekanti per variklį, tampa labai didelė. Jei įrankio paleidiklis nedelsiant paleidžiamas, variklis gali greitai iÅ¡degti
  • Skirtingai nuo elektrinių įrankių, kuriuose yra universalus variklis (jis gali veikti ant kintamosios srovės ar nuolatinės srovės), kuris sąlygoja komutatorių, kibirkÅ¡tis ant Å¡epetėlių, oro įrankis yra be kibirkÅ¡tinio. Tai gali bÅ«ti aiÅ¡kus pranaÅ¡umas pavojingose ​​aplinkose, kuriose gali bÅ«ti dujų arba degių skysčių
  • Drėgingoje aplinkoje nėra jokio elektros smÅ«gio
  • Ä®rankiai yra gana ploni, palyginti su elektriniais įrankiais su didelių gabaritų varikliais. Taigi, jie gali bÅ«ti naudojami tramdomas vietas (pvz., Dirbant su automobiliais)

Ar oro įrankiai turi kokių nors trūkumų?

Taip jie daro. Tačiau priklausomai nuo taikymo ar aplinkos, privalumai gali nusverti trūkumus.

Kai kurie trūkumai:

  • Norint tiekti orą prie prietaiso galios, reikalinga oro žarna. Tai paprastai yra storesnė, sunkesnė ir mažiau lankstesnė nei elektrinio įrankio maitinimo laidas. Tačiau yra galimybės surinkti oro žarnos, kurios gali bÅ«ti patogesnės, pvz., Mažo naudojimo stalo įrankių
  • Reikalingas oro kompresorius, papildantis sistemos iÅ¡laidas
  • Ä® įrankį tiekiamas oras turi bÅ«ti filtruojamas ir suteptas, kad bÅ«tų iÅ¡vengta ankstyvo nusidėvėjimo. Jei įrankis yra naudojamas retai, jį galima tepti keletą lašų aliejaus, iÅ¡leisto į įleidimo angos
  • Oro įrankiai gali bÅ«ti Å¡iek tiek triukÅ¡mingi, nes oras iÅ¡eina iÅ¡ įrankio iÅ¡metimo angos
  • Paprastai jie yra brangesni nei jų elektriniai kolegos

Kaip matote, oro įrankių naudojimui yra pranašumų ir trūkumų, ir yra laikas ir vieta naudoti belaidžio akumuliatoriaus įrankį, maitinimo šaltinį ar oro įrankį. Tai nėra "arba arba" atvejis.

Ką reikia sukurti oro sistemą seminare?

  1. Oro kompresorius. Tai suspaudžia orą ir saugo jį talpoje. Yra įvairių rūšių / dydžių / pajėgumų. Svarbūs dalykai, kuriuos reikia apsvarstyti perkant, yra kompresoriaus (HP) žirgo galia, pristatymo greitis kubinių pėdų per minutę (cufm) arba litrais per minutę, dujų bako talpa galonais ar litrais, ar kompresorius yra elektra arba dujos maitinamas. Kompresoriaus tiekimo greitis turi atitikti įrankio srauto greitį. Jei to nepadarysite, prieš pradėdami naudoti įrankį, turėsite palaukti taip dažnai, kol bakas užpildys ir slėgis statyti. Jei naudojate nedidelę darbo ciklą (naudojamas tik keletą sekundžių su ilgais tarpais tarp jų), pvz., Nailers, tai nėra problema. Tačiau, jei naudojate pūstuvą, kampinį šlifuotą ir tt, bakas gali greitai nutekėti.

  2. Filtras / reguliatorius / tepimo priemonė. Filtras pašalina dulkes ir vandenį iš oro. Dulkės gali nuplauti ir sugadinti darbines įrankių dalis, galų gale užsikimšant viską, bet dar svarbiau, tai gali sukelti nusidėvėjimą ir blogai sandarias paviršių. Kai oras yra suspaustas, vanduo gali kondensuotis (priklausomai nuo drėgmės). Šis vanduo gali sukelti viduje esančių įrankių koroziją, jei filtro nebus pašalinta.

    Reguliatorius yra kaip maišytuvas, kontroliuojantis oro slėgį, leidžiantį jį pasukti aukštyn ir žemyn, priklausomai nuo didžiausių įrankio ir jo taikymo reikalavimų. Geros kokybės reguliatorius turėtų išlaikyti slėgio pastovumą, nepriklausomai nuo prietaiso oro poreikio.

    Tepimo priemonė oro srautu sukuria mažų alyvos lašelių miglą, kuris sutepia judančius paviršius, kurie liečiasi įrankio viduje. Purškiant dažus, akivaizdu, kad tepimas nėra būtinas ir gali sugadinti apdailą. Nedažniam, trumpam ir atsitiktiniam naudojimui tepimo priemonė nėra būtina, o įrankį galima tepti keliomis lašais aliejaus, išleisto į įleidimo angą.

    Reguliuotojas, filtras ir tepimo priemonė gali būti įsigyti kaip atskiras vienetas, arba moduliai gali būti individualiai sujungti įvairiomis kombinacijomis. Kartais reguliatorius / filtras gali būti tiekiamas ir prijungtas prie oro kompresoriaus.
    Galite atsisakyti visų šių daiktų ir tiesiog naudoti orą tiesiai iš kompresoriaus. Tačiau, jei jūs reguliariai juos naudojate, vanduo ir dulkes sutrumpins jūsų įrankių tarnavimo laiką. Įrankiai taip pat turi maksimalų slėgio lygį, kuris gali būti mažesnis už tipišką kompresoriaus 8 bar / 120 PSI išėjimo slėgio ribą. Per didelis slėgis gali sugadinti įrankį arba, dar blogiau, plyšti. Reguliuojamas slėgis sumažins saugią vertę.

  3. Oro žarna. Norint prijungti kompresorių prie filtro / reguliatoriaus / tepalo, reikalinga viena žarna. Tada jums reikia darbo žarna prisijungti prie jūsų įrankio. Yra įvairių galimybių. Galite įsigyti suvynioti žarna (pvz., Suvynioti virvute ant telefono rageliu) arba suvyniota žarna. Žarnos paprastai pagamintos iš gumos ar plastiko. Plastmasė yra gana tvirta ir gali trukti ilgiau. Guma yra lankstesnė. Oro žarnos turi skirtingus vidinius skersmenis. Tai tampa problema, jei naudojate priemonę, kuri naudoja daug oro. Žarna su mažu vidiniu skersmeniu sukels slėgio kritimą ir įrankiui bus mažiau galios. Labai ilga žarna taip pat turės tokį patį poveikį, sumažindama slėgį. Tai yra analogiška elektros laido lašinamojoje įtampai, jei ji yra nepakankama arba per ilga, kai įjungiamas didelio galingumo įrankis, kuris reikalauja didelės srovės
  4. Oro įrankis. Įrankis bus nustatytas kubinių pėdų / minutės (CFM). Oro kompresorius turėtų būti tokio srauto tiekimo kabelis
Å altinis

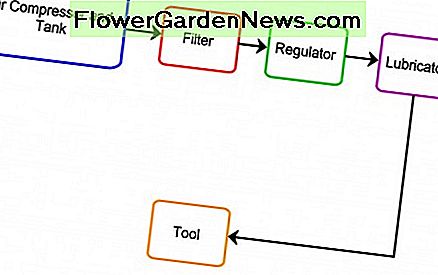

Filtro reguliavimo tepimo įrenginys (FRL)

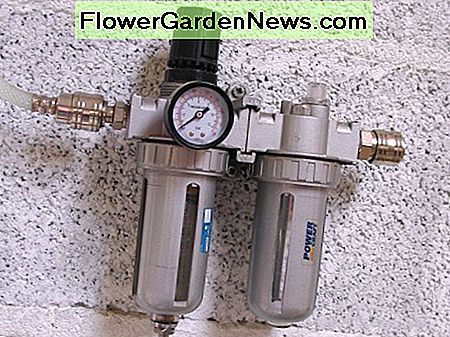

Filter, regulator, lubricator unit. The filter has an automatic drain for releasing water when pressure is released
Filtras, reguliatorius, tepimo įrenginys. Filtras turi automatinį nutekėjimą, kai išleidžiamas vanduo, kai slėgis išleidžiamas

Tipiniai oro įrankiai

Įvairios oro įrankių rūšys

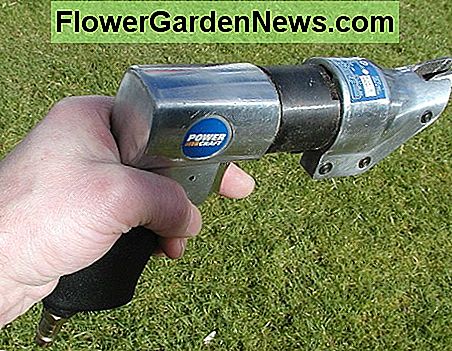

Oro šienapjovės

Air shears for cutting sheet metal
Oro šlyties lakštinio pjovimo staklėms

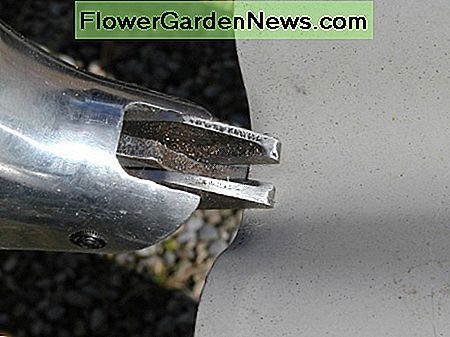

Cutting head of air shears
Pjovimo galvutė oro skutikliuose

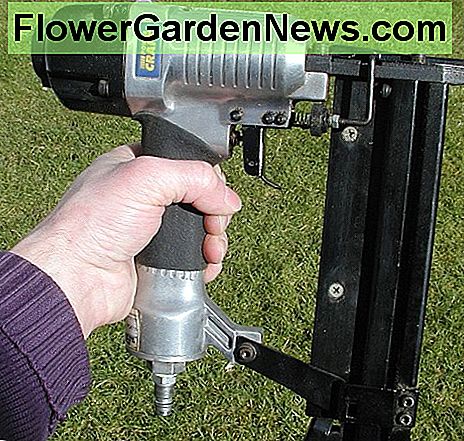

Air Nailer arba Nail Gun

Framing nailer for light gage nailing of timber
Kraštovaizdžio pjaustyklė, skirta medžio verpimui

Oro gręžtuvas

Air drill
Oro gręžtuvas

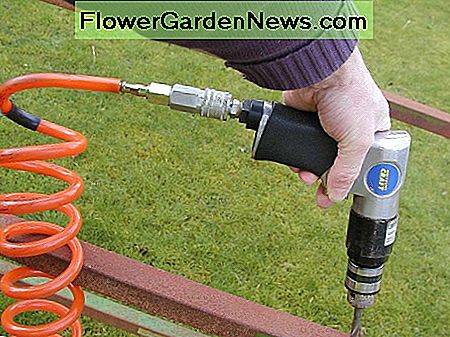

Air drill with coiled air hose
Sėjamoji su spiraline oro žarna

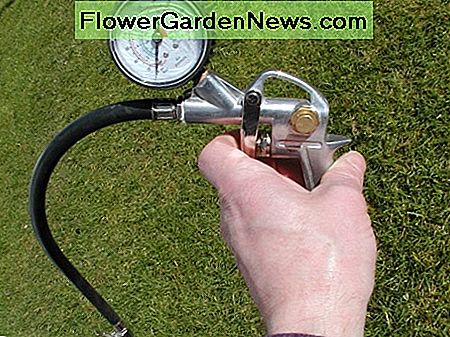

Oro padangų pripūtimo įrenginys

Tire inflator
Padangų siurblys

Oro pūstuvas

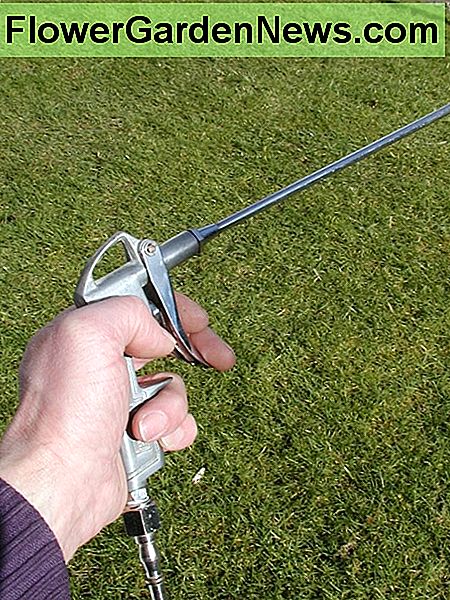

Air blow gun which can be used for blowing away dust, water, drying etc
Pneumatinis pistoletas, kuris gali būti naudojamas pūtimui dulkinti, vandeniui, džiovinti ir kt

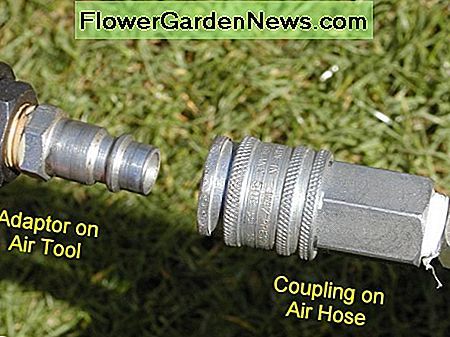

Oro įrankiai dažniausiai turi greitojo paleidimo įtempimo jungtį

Quick release push fit connectors on an air hose and air tool. Air hoses can be permanently attached to tools using screwed fittings. However quick release fittings are more convenient
Greito atpalaidavimo stumdomas jungtys ant oro žarnos ir oro įrankio. Oro žarnos gali būti visam laikui pritvirtintos prie įrankių, naudojant prisukamas jungiamąsias detales. Tačiau greitesnės jungiamosios detalės yra patogesnės

Oro įtvirtinimo sandarinimas - BSP ir NPT siūlai

Tarptautiniu mastu oro jungiamosios detalės atitinka standartą BSP ("British Standard Pipe"). JAV naudojamas NPT standartas (National Pipe Thread). Abu standartai grindžiami ne tik metrinėmis, bet ir colių matmenimis. NPT ir BSP sriegiai skiriasi profiliu, skersmeniu tam tikram dydžio sriegiui ir aukščiui. Taigi jie yra nesuderinami. Gali būti įmanoma sulyginti abiejų tipų siūlus, tačiau jie gali labai neskaidyti, tačiau yra ir adapterių. Vamzdžio sriegis priklauso ne nuo sriegių išorinio skersmens, bet iš pradžių buvo nurodytas plieno vamzdžio, kurio sriegis buvo skirtas, vidinio skersmens. Mažo galingumo įrankiai paprastai turi 1/4 colio BSP arba NPT moterį, prie kurios gali būti prisukamas greito išleidimo adapteris. Didelės galios įrankiai, tokie kaip smūginės veržliarakčiai, naudojami sunkvežimių ratų varžtams pašalinti, paprastai turi didesnius 3/8 arba 1/2 colio įvadus. Įrenginiuose gali būti kūginių sriegių, kurios tvirtinamos, kai jie užveriamos, ir sudaro gerą sandariklį. Oro jungtys gali būti užplombuotos teflonine (PTFE) juostele. Juosta turi būti suvyniota pagal laikrodžio rodyklę, žiūrint iš montavimo įėjimo taško. Taikykite keletą sluoksnių, kad susidarytumėte sandarų tarpiklį.

Nuorodos į BSP ir NPT standartus Vikipedijoje:

NPT sriegiai

BSP temos

Adapterio pridėjimas prie įrankio

Šis įrankis buvo tiekiamas su 1/4 colio BSP smeigtuvais / nipeliu, kuris buvo įklotas į vietą. Aš galėčiau jį naudoti su žarna, su galine jungtimi, tačiau norėjau, kad ji būtų greitai išstumta, kad galėčiau lengvai ją pašalinti iš žarnos, o ne visada prisukti.

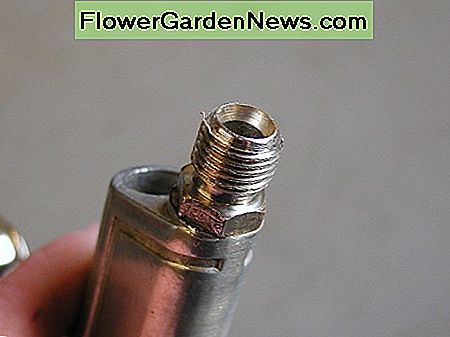

This particular tool was supplied with a 1/4 inch BSP male coupler / nipple which was glued into place. It requires a female quick fitting adaptor to be attached. (Alternatively the nipple could have been replaced with an adaptor with a male thread)
Ši konkreti priemonė buvo tiekiama su 1/4 colio BSP sriegiu jungtimi / nipeliu, kuris buvo įklotas į vietą. Reikia pritvirtinti greito montavimo adapterį. (Arba nipelis galėjo būti pakeistas adapteriu su išoriniu sriegiu)

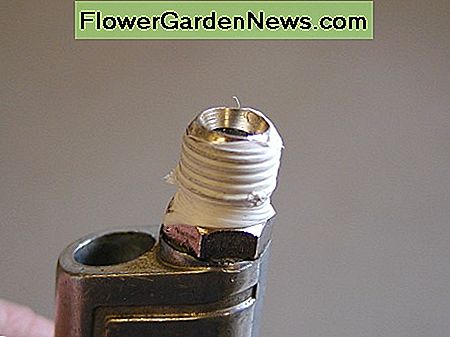

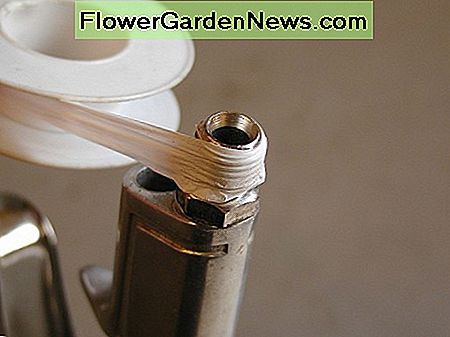

Wind the PTFE tape tightly in a clockwise direction down the length of the threads. Apply a few layers of tape
Tvirtai pritvirtinkite PTFE juostą laikrodžio rodyklės kryptimi žemyn gijų ilgio. Taikykite kelis juostos sluoksnius
Å altinis

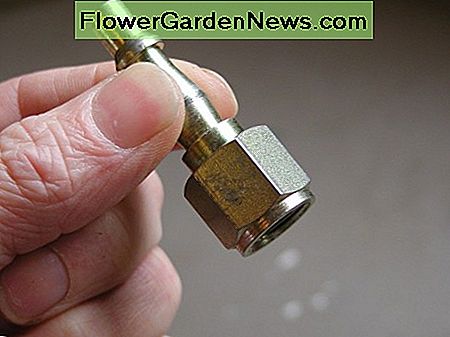

1/4 inch BSP quick release adaptor with female threads
1/4 colio BSP greito atpalaidavimo adapteris su vidiniais sriegiais

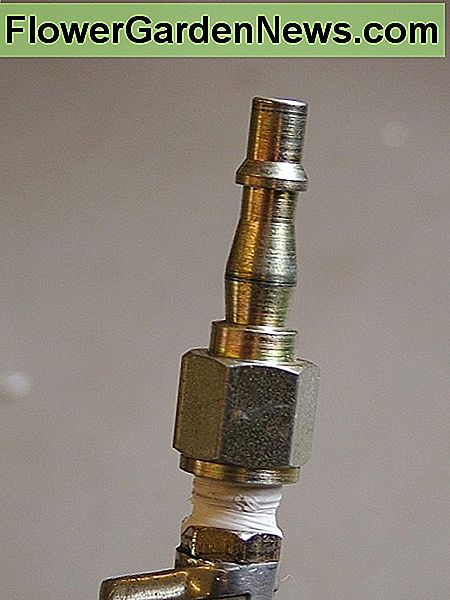

Screw the adaptor onto the tool
Priveržkite adapterį ant įrankio

Alternatyvios furnitūros

Aš galėčiau pakeisti įrankių juostą su šiais adapteriais

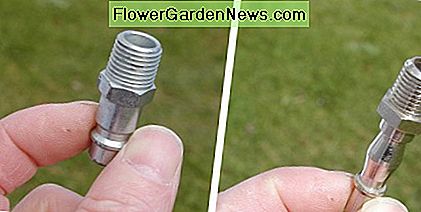

Two different types of male adaptors. The one on the left is recommended as it has a larger internal diameter and results in less pressure drop when used with tools.
Du skirtingi vyriškų adapterių tipai. Rekomenduojama naudoti kairėje pusę, nes ji turi didesnį vidinį skersmenį ir sumažina slėgį, kai naudojamas kartu su įrankiais.

Kaip prijungti jungtį prie žarnos

Pritvirtintas spygliuoto, greito atpalaidavimo adapteris prie žarnos. Tada šis jungiamasis kištukas į oro kompresoriaus (arba kito žarnos galo jungties jungtį, jei norite gauti daugiau asortimento)

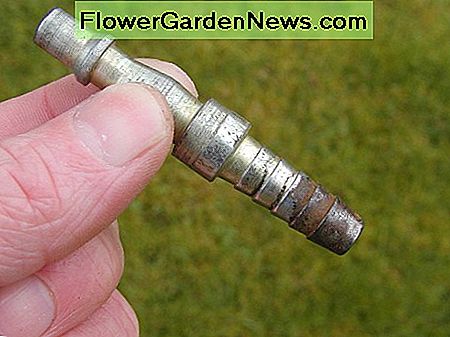

Barbed fittings are necessary when connecting to hoses (Off the shelf, made up hoses will generally have fittings permanently crimped onto the end of the hose)
Sujungimas su žarnomis reikalingas dygliuoti jungiamos detalės (Išjungus lentyną, paprastai pagamintos žarnos turi jungiamąsias detales, kurios visada pritvirtintos prie žarnos galo)

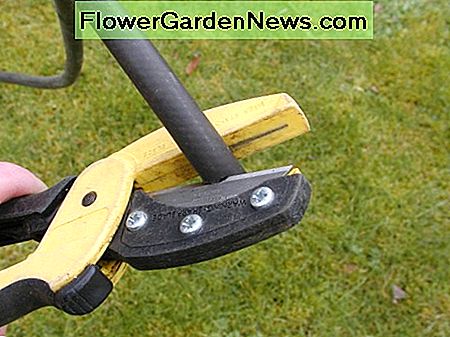

Cut the end of the hose square. This useful tool for cutting hoses and light pvc tubing is fitted with a widely available
Iškirpti žarnos kvadrato galą. Ši naudinga žarnų ir lengvų PVC vamzdžių pjovimo mašina turi plačiai prieinamą "Stanley" tipo peilio mentę
Slide a hose clip onto the hose, and push the adaptor on. Some soapy water may help to lubricate surfaces if the adaptor is a tight fit
Užmaukite žarnos žarnelę ir įjunkite adapterį. Jei adapteris tvirtai tinka, kai kurie muilas gali padėti riebaluoti paviršius

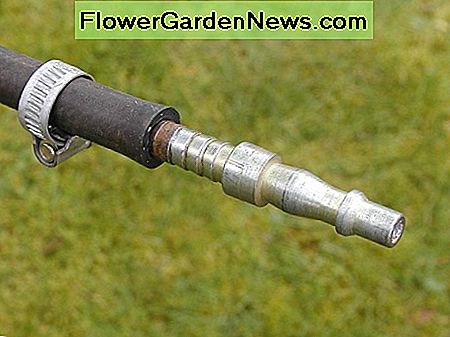

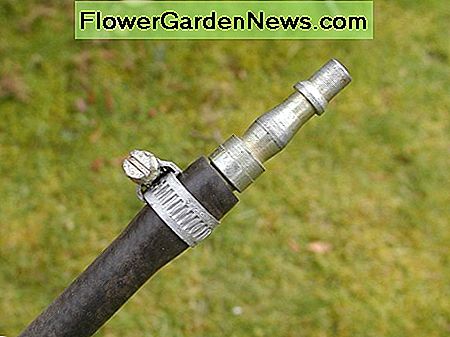

Push the clip so that it lies halfway along the barb, and tighten with a screwdriver
Paspauskite klipą taip, kad jis būtų pusiaukelėje esantis užbrėžimas ir priveržkite atsuktuvu

Skaitymas oro gajose (gabaritas)

Skalė oro gage yra pažymėta juostoje, PSI, kPa arba matavimo sistemų deriniu

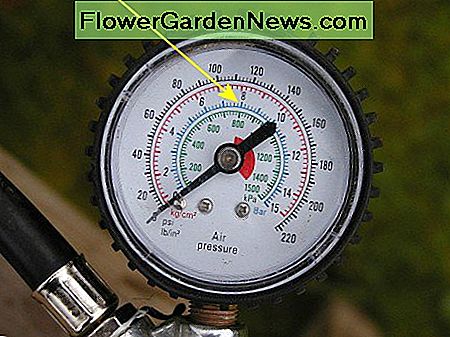

"Air Gage"

The blue scale is bar, the outer scale is PSI, the green scale is kPa
Mėlynoji skalė yra juostos, išorinė skalė yra PSI, žalias skalė yra kPa

Kaip veikia oro įrankiai?

Oro įrankiai, tokie kaip nagų pistoletai, naudoja stūmoklį ir cilindrą, kaip ir vidaus degimo variklyje. Oro slėgis, veikiantis stūmoklio didelį paviršiaus plotą, sparčiai pagreitina, kol jis susiduria su nagų galvute, vairuojant jį į priekį. Įrankiai, tokie kaip grąžtai, turi sukamąja oro varikliu. Oro slėgis, veikiantis ant variklio paviršių, suteikia sukimo momentą ir sukasi. Oro plaktukai turi dvigubo veikimo stūmoklį, kuris greitai judamas atgal ir į priekį, nes oro vožtuvai greitai pakeičia oro stūmoklio šoną

Saugumas naudojant oro įrankius ir kompresorius

  • Naudodami akinius, kurie gali iÅ¡mesti Å¡iukÅ¡les, pvz., Oro Å¡lifavimo, oro pÅ«timo pistoletus ir oro pjovimo įrankius, naudokite akinius.
  • PrieÅ¡ prijungdami / atjungdami nuo įrankių ir kompresoriaus, slėpkite žarnas
  • Neleiskite, kad suslėgtas oras prasiskverbtų ant odos arba atviros žaizdos (tai gali sukelti "alkÅ«nus").

Įrankių ir kompresorių priežiūra

  • Kaskart panaudojus kompresorių, iÅ¡leisk vandenį
  • Reguliariai tikrinkite alyvos lygį ir keiskite alyvą, kaip nurodyta gamintojo rekomendacijose
  • PrieÅ¡ naudodami sutepkite įrankius, nutekėdami alyvą į prietaiso oro įleidimo angą arba naudokite tepimo priemonę. IÅ¡valykite ir sutepkite judančias įrankių dalis
