Kaip prijungti 3 krypčių jungiklį: elektros instaliacijos schemą

3 laidų jungiklio laidai

Trijų krypčių apšvietimo jungiklių montavimas nėra ypač sudėtingas uždavinys - galų gale yra tik 3 jungtys. Padaryti juos tinkamoje vietoje yra šiek tiek sudėtingesnė, tačiau vis dar yra daugelio namų savininkų galimybių - tai gali padėti suprasti elektros instaliacijos schemą.

Keisti jungiklį nėra sunku; tiesiog įdėkite laidus į naują šviesos jungiklį toje pačioje santykinėje padėtyje. Problemos kyla, kai pridedamas naujas jungiklis, arba menedžeris pamiršta, kokia viela buvo kur. Tada reikia suprasti šiek tiek daugiau, kaip veikia trijų būdų jungiklis, ir galbūt kaip suprasti elektros instaliacijos schemą.

Yra daugybė būdų, kaip gauti tinkamą laidą tinkamoje vietoje, tačiau kiekvienu atveju tikroji instaliacija turi tą patį poveikį ir naudoja tą pačią koncepciją - jei šis poveikis ir koncepcija žinomi, užduotis tampa daug paprastesnė. Šis straipsnis skirtas paaiškinti šiuos dalykus, siekiant geriau suvokti, kaip prijungti 3 krypčių jungiklį, ir elektros jungčių schema parodyta bendriems šių jungiklių laidų metodams.

4 krypčių jungikliai dažnai naudojami kartu su trijų krypčių jungikliu; Kai tik vienas šviesos žibintas valdomas daugiau kaip 2 jungiklius, papildomi jungikliai yra 4 krypčių. Papildoma informacija pateikiama straipsnyje, kuriame aprašoma, kaip prijungti keturių krypčių jungiklį su papildomais šių jungiklių elektros grandinėmis.

Kaip veikia 3-way jungiklis

Žemiau pateiktose nuotraukose parodyta 3 krypčių jungiklio galinė pusė. Jungiklio šonuose yra 3 varžtinės gnybtai kartu su antgaliu ant galo, o kiekvienas jungiklis turi tas pačias tris gnybtus. Galinėje dalyje esantis mažas varžto gnybtas yra antžeminis gnybtas ir paprastai dažomas žalia spalva, nors paveikslėlyje tai netinkama spalva. Dažnai jį galima atpažinti kaip varžtą, kuris yra jungiklio metalinės konstrukcijos dalis ir nėra izoliuotas iš kitų metalinių dalių. Į šį terminalą visada eina žalias arba izoliuotas, antžeminis laidas . Senesniuose jungtukuose dažnai nebuvo šio įžeminimo varžto, tačiau jie nebeturi teisėtos naudoti, o visuose esamuose šviesos jungikliuose turi būti įžemintas varžtas, kad pritvirtintų antžeminį laidą.

Vienas iš trijų kitų terminalų yra kitokia spalva, dažniausiai tamsesnė ir vadinama bendruoju terminalu. Mechaniškai ir elektrai šis bendras terminalas yra sujungtas su vienu iš dviejų kitų žalvarinių sraigtų, vadinamų keliautojų terminalais. Kai jungiklis yra pasuktas, kitas būdas, kad jungtis yra sugadinta, o bendrasis terminalas yra prijungtas prie kito keliautojo terminalo. Šis bendras terminalas visuomet yra sujungtas su vienu (bet tik vienu) keliautojų terminalu ; kuris priklauso nuo to, ar jungiklis yra aukštyn arba žemyn.

Galbūt reikėtų pastebėti, kad keliautojų terminalai iš esmės yra keičiami. Atsižvelgiant į tai, kad kiekvienas iš jų turi prie jo pritvirtintą kelio laidą, ir yra du keliaujančių laidų ir terminalų, nesvarbu, kuris keliautojo laidas eina į tą kelio terminalą.

3 krypčių jungikliai

An old switch. This switch has no ground screw and is no legal longer to use. Make sure your switch has a ground terminal.
Senas jungiklis. Šis jungiklis neturi grįžtamojo sraigto ir nėra teisėtas naudoti ilgiau. Įsitikinkite, kad jūsų jungiklyje yra įžeminimo terminalas.

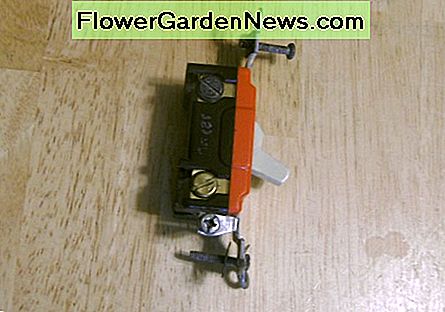

The common terminal is on the top in this view, with a traveler on the lower end. The ground screw is showing up as silver colored at the very bottom.
Bendras terminalas yra šiame vaizduje viršuje, o apatiniame gale yra keliautojas. Žemutinis varžtas pasirodo sidabro spalvos labai apačioje.
All three terminals are visible here. The ground screw is on the top side of the switch.
Visi trys terminalai yra matomi čia. Įžeminimo varžtas yra viršutinėje jungiklio pusėje.

3 krypčių šviesos jungiklio terminologija

Sąvokos "keliautojas" ir "bendroji" jau buvo paaiškintos, tačiau šiame straipsnyje taip pat vartojami kiti terminai, kuriems taip pat reikia paaiškinti.

  • Kabelis . Terminas "kabelis" reiškia dvigubos arba daugiau laidų sujungimą, paprastai izoliacinės medžiagos apvalkalą. Kiekviena viela yra izoliuojama atskirai, išskyrus galimą laidą. Šis laidas gali būti izoliuotas žaliai spalva arba paliktas tuščias, be izoliacijos.
  • Maitinimas Kabelio galia yra tas laidas, kuris galų gale baigiasi grandinės pertraukiklio skydelyje ar saugiklyje. Tai kabelis, kuris suteikia apšvietimo sistemai galią.
  • Neutralus . Tai baltos laido kabelis. Jis nenutrūkstamas jokiu jungikliu, nors jis gali būti ir jungiklio dėžutėje, ir sujungtas tiesiai per dėžutę.
  • Žemė Įžemintas laidas kiekviename jungiklyje arba šviesos stendo dėžutėje. Tai yra arba žalios spalvos, arba izoliuota
  • Karšta viela . Tai yra antras juodas laidas, esantis kabeliu "power in". Jis yra "karštas" visada, nebent grandinė išjungiama grandinės pertraukiklio skydelyje
  • Išjungiklio skydas . Paprastai vadinamas "saugiklių dėžute", jis gali būti arba išjungiklių, arba saugiklių. Šis skydas yra vieta, kurioje gaunama visa pastato energija ir kur ši galia gali būti išjungta.
  • Du lynai Du laidai yra kabelio, kuris turi du atskirus laidus, plius antžeminio laido pavadinimas. Šie laidai bus baltos ir juodos spalvos, žalios arba plikos.
  • Trys lynai Trys virvės - tai kabelis su trimis laidais, plius žemė. Paprastai spalvos yra baltos, juodos ir raudonos su papildoma žalia arba plika žeme.

Supratimas elektros instaliacijos schema

Kiekvienoje diagramoje bus parodytos dvi 3 krypties jungikliai (bet ne sienų dėžutė, kurioje jie yra), įvairūs kabeliai ir laidai, naudojami aptariamoje konfigūracijoje, šviesos dėžutė ir šviesos spyna.

Kad suprastumėte elektros laidų schemą, reikia suprasti, kad elektros srovė į juodą laidą patenka į kabelį, praeina per jungiklius per šviesos sklendę ir grįžta į baltą laidą kabeliu. Jei grandinė yra sugadinta bet kur (jungiklis neteisingai pakreiptas, sulaužyta viela arba bloga lemputė), srovė neprasiskverbia ir lemputė neužsidega. Aptariant tikslus, kiekvienas 3-way jungiklis laikomas turinčiu bendrąjį terminalą, prijungtą prie dešiniojo kelvedžio terminalo, kai jis yra "aukštyn" padėtyje ir yra prijungtas prie kairiojo valdymo pulto, kai jis yra "žemyn". Tai nebūtinai yra tiesa, ir konvencija yra tik diskusijų tikslais.

Atidžiai perskaitykite aprašymus ir palyginkite jas su diagramomis, kad suprastumėte diagramas. Kiekvienoje schemoje bus aprašyta, kaip eina srovė, kad apšviesti žibintą.

Įtampos tikrinimo prietaisai

A Nekontaktinė įtampos testeris yra neįkainojamas įrankis čia dirbant su elektros grandinėmis. Tiek "Fluke", tiek "Klein" gaminami profesionalūs kokybės bandytojai, o taip pat yra pigesni. Kaip profesionalus elektromechanistas maždaug 20 metų, visada vienas yra mano kišenėje, ir visi, kurie dirba aplink elektros energiją, turi turėti ir vieną.

Šviesos jungiklio diegimas

Kai nustatoma teisinga kiekvieno laido buvimo vieta, naudojant toliau pateiktas elektros laidų schemas, šviesos jungiklis yra prijungtas prie tinkamų laidų ir sumontuotas šviesos jungiklio dėžute. Prieš prijungdami laidą, įsitikinkite, kad maitinimas išjungtas!

Daugelis gyvenamųjų šviesos jungiklių turi mažą skylę, esančią jungiklio galinėje dalyje, kad laidus galima įstumti, o visi jungikliai turi šonus, kaip parodyta aukščiau. Ankstesnio jungiklio paveikslėlis yra tiek skylių, tiek sraigtų stumdymas; kitas - brangus jungiklis, turintis skylutes vielai įterpti, bet varžtus taip pat reikia užveržti. Daugelyje jungiklių yra tik varžtai, be skylių. Jungiklio gale yra "juostos"; tai parodo, kiek izoliacijos reikia nuimti, jei reikia naudoti jungties metodą. Jei norite naudoti varžtus, reikia pašalinti šiek tiek daugiau izoliacijos.

Jei varžtai turi būti naudojami prijungimui, sulankstykite ištrauktos vielos galą į puslankį, naudodami adatų nosį ir laikykite vielą aplink varžtą laikrodžio rodyklės kryptimi. Kiekvieną varžtą priveržkite tvirtai. Tinkamai sulenkite laidus atgal į sienos dėžutę ir stumkite jungiklį į dėžę. Paprastai grunto gruntas nusileidžia link grindų, bet jis gali būti įdėtas į viršų, naudojant 3 ir 4 krypčių jungiklius.

3 laidų elektros laidų schema Nr. 1

3 way switch wiring diagram with the power in cable entering the light box.
3 krypčių jungiklio elektros instaliacijos schema su kabelio galia, įeinančia į šviesos dėžę.

Elektros instaliacijos schema Nr. 1, maitinimas šviesos dėžutėje

Šiame pavyzdyje kabelio maitinimas patenka į šviesos dėžę. Šis vielos buvimo būdas dažniausiai būna nustatomas, kai vienas šviestuvas yra vienas šildytuvas, o tos pačios sienos jungikliai. Kabeliai turi būti paleisti į šviesos dėžę tarp dviejų jungiklių ir nuo šviesos dėžutės iki vienos iš jungiklių.

Leiskite stebėti dabartinį, nes žiburys apšviečia šviesos žibintą. Srovė patenka į šviesos dėžutę ant juodo laido, kaip tai visada veikia. Šis laidas susietas su baltą laidą dviem virvutiniais kabeliais, kuris eina į pirmąjį jungiklio dangtelį (o ne jungiklį), kur jis susiejamas su baltu laidu per trijų lynų kabelį ir tęsiamas ant antrojo jungiklio, esančioje į bendrąjį kabelį . Jei jungiklis yra įjungtas (prisiminkite mūsų prielaidą aukščiau), jis išeis iš dešinės rankos keltuvo terminalo esančio jungiklio ir tęsk raudoną laidą atgal į pirmojo jungiklio keltuvo lizdą. Jei šis jungiklis taip pat bus išjungtas, jis pereis nuo bendro jutiklinio laido kabelio nuo šviesos jungiklio. Toliau žemyn, kad juoda viela jis patenka į šviesos dėžutę, kur ji eina į šviesos žibintą. Srovė praeis pro šviesą, pasieks šviesą ant balto, neutralaus, laido ir grįš į kabelį.

Pastaba apie vielinius dažus. Nacionaliniame elektros kodekse reikalaujama, kad kiekviena neutrali viela būtų baltos spalvos, o antžeminės laidai būtų žalias. Tik neutralūs laidai gali būti baltos spalvos, tačiau kodo išimtis yra baltos laidų kabeliai, kurie nenaudojami neutraliai. Šie laidai (mūsų pavyzdyje balta viela nuo šviesos dėžutės iki jungiklio dėžutės ir nuo tos dėžutės iki antrojo jungiklio dėžutės) turėtų būti juodos (ar kitokios spalvos) spalvos, naudojant magišką žymeklį ar kurį nors kitą metodą. Daugelis elektrikų tai atliks, tačiau daugelis jų nebus, todėl ateityje gali būti sunku šaudyti, todėl gali būti pavojinga visiems kitiems, dirbantiems sistemoje. Raginu jus pasiimti keletą sekundžių, reikalingų spalvoti šiuos neitralius laidus. Šiame pavyzdyje vieninteliai neutralūs laidai yra baltos laido kabelis "power in" (kuris visada yra baltas laidas) ir vienas iš dviejų laidų prijungtas prie šviesos (taip pat visada baltas). Visi kiti balti laidai turi būti spalvoti.

Be to, šios elektros instaliacijos schemose pateiktos spalvos yra tik dažniausiai naudojamos spalvos. Ne visi elektrikai naudoja tą patį spalvų kodą (išskyrus neutralius ir pagrindinius), todėl laidai gali būti skirtingos spalvos.

3 laidų elektros instaliacijos schema Nr. 2

3 way switch wiring - power again in the light box, with 3 rope cables to each switch box.
3 krypčių jungiklio laidai - šviesos dėžutėje vėl įjungiama galia, su kiekvienu jungiklio dėžute - 3 trosai.

Elektros laidų schema Nr. 2, maitinimas šviesos dėžute

Šioje 3 krypties jungiklio elektros instaliacijos schemoje vėl įsijungia maitinimas į šviesos dėžę, tačiau tarp šviesolaidžio dėžutės ir kiekvieno jungiklio dėžutės įrengiamos 3 lyno laidai. Šis metodas gali būti naudojamas, kai maitinimas yra prie lubų, bet jungiklių dėžutės yra priešingose ​​sienos - dažniausiai lengviau paleisti kabelį į lubas, kad šviesos dėžė, o ne tarp jungiklių.

Jei vėl pasikeičia srovė, ji patenka į juodo laido šviesos dėžę ir į vieną jungiklį, naudojamą (spalvotu) baltu laidu. Išėjęs iš kelvedžio terminalo jungiklio, jis grįžta į šviesos dėžę, bet yra tik susietas su kitu laidu, einuojančiu ant antrojo jungiklio esančiojo keltuvo. Jis pereina per jungiklį, vėl išeina iš bendro terminalo ir vėl įeina į šviesos dėžę, kur ji eina į šviesą. Netiesioginis dar kartą kyla iš elektros laido tiesiai prie apšvietimo įrenginio.

3 krypties laidų schema Nr. 3

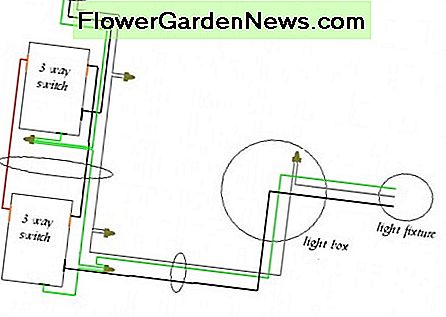

3 way wiring diagram with power entering switch #1
3 krypčių elektros instaliacijos schema su maitinimu įjungiant jungiklį Nr. 1

Elektros instaliacijos schema Nr. 3

Šį kartą elektrikas per pirmąjį jungiklį per pirmąjį jungiklį ir į šviesą pritvirtino prie elektros energijos. Tai yra pagrįstas būdas tais atvejais, kai yra kelis jungiklius toje pačioje dėžutėje, nes kiti jungikliai turi turimą maitinimą ir gali valdyti kitus šviesos signalus, neturėdami atskirų jėgainių.

Pagrindinis skirtumas yra tai, kad neutralus iš galios linijos turi būti paimtas į lengvąją įrangą per 3 lynus. Čia reikia naudoti baltą laidą, nes pagal kodą reikalaujama, kad visi neutralūs laidai būtų balti.

Po srovės jis įvedamas į pirmąjį jungiklio dėžutę juodoje laidoje ir yra prijungtas prie bendrosios jungties. Jei jungiklis yra "žemyn" padėtyje, jis išeina iš raudonojo laido jungiklio ir į antrąjį jungiklį įvedamas į keltuvo lizdą. Jei šis jungiklis taip pat yra žemyn, jis išeina, kad jungiasi juodos, paprastos, vielos ir toliau šviesos. Praėjus pro šviesos žibintą, srovė grįžta į antrą jungiklio dėžutę ant baltos laido, sujungiama į kitą baltą laidą iš 3 lynų, naudojamą tarp jungiklių dėžių, ir tęsiasi iki pirmojo jungiklio dėžutės, kur jis susietas su baltos galios viela ir atgal į saugiklių dėžę. Apskaičiuojama, kad lemputė užsidega.

3 krypčių elektros instaliacijos schema Nr. 4

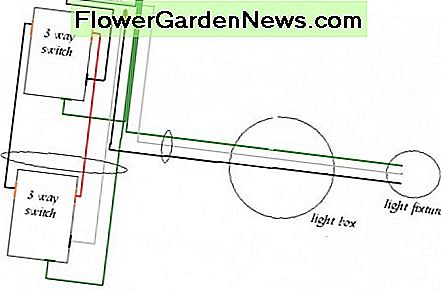

3 way wiring - power in once more enters switch #1, along with a cable to the light box.
3 krypčių laidai - maitinimas vėl įeina į jungiklį Nr. 1 kartu su kabeliu prie šviesos dėžutės.

Laidų schema Nr. 4

Šiame pavyzdyje parodyta kabelių galia dar kartą įeinant į pirmąjį jungiklių dėžę kartu su kabeliu prie šviesos sklendės. Šiame laukelyje gali būti daug laidų, tačiau gali būti naudinga, kai šviesa yra šalia pirmojo jungiklio dėžutės. Didesnė dėžutė gali būti reikalinga, kad būtų visi laidai.

Pasibaigus dabartiniam pastarajam laikui, ji jungiasi prie juodo laido jungiklio dėžutėje prie bendro terminalo. Jei jungiklis yra išjungtas, jis išeis iš dėžutės ant raudono kelio laido ir tęsis prie kelio stovo antrame jungiklyje. Jei šis jungiklis taip pat bus įjungtas, jis išeis iš jungiklio į bendrą baltu (spalvoto) laido gnybtą ir grįš į pirmąjį jungiklio dėžę, kurioje jis susietas su juodąja viela iš 2 virvių, einančių į šviesą. Pravažiuojantis per lemputę, jis grįžta į baltą (neutralųjį) laidą iki pirmojo jungiklio dėžutės, susiejamas su baltu (neutraliu) laidu, grįžtančiu į saugiklių dėžę. Dar kartą grandinė yra užpildyta ir lemputė užsidega.

Paprastumas visose elektros instaliacijos schemose

  • Visoms šioms elektros instaliacijos schemoms būdinga tai, kad neutralus, baltas laidas iš lempos tiesiogiai sujungiamas su baltos, neutralios, laido laido galia, niekada nesibaigiantis jungikliu. Jis gali būti arba negali būti susietas su kita baltos vielos dėže, bet niekada nesibaigia jungikliu - tik šviesos armatūrai.
  • Jutiklis, juodas, viela visada pereina į jungiklį, dažnai "keičiasi spalvos", kai reikia jungti prie skirtingų kabelių. Nesvarbu, kokia spalva, vienam jungikliui bus bendras įtaisas, tiesiogiai prijungtas prie juodo laido galios.
  • Kitas bendras jungiklis kitam jungikliui visada eina tiesiai (nors galbūt ir vėl sulankstytas) prie apšvietimo įrenginio. Ant kito jungiklio jis nenutraukia.
  • Yra du keliautojo laidai; jie visada eina tiesiai iš vieno jungiklio į kitą. Nei kelio laidas niekada nesibaigia šviesos armatūros, kabelių galios ar nieko, išskyrus keliautojo terminalą, nors jis gali būti sujungtas į kitą kabelį kažkur.
  • Neutralūs laidai visada balti, o baltos vielos, kurios nėra prijungtos prie baltos galios vieloje, turėtų būti kitokios spalvos.
  • Antžeminės laidai visada yra žalios arba izoliuotos. Kiekvienam jungikliui, taip pat ir apšvietimo įrangai, turi būti įjungtas antžeminis laidas. Vienintelė išimtis yra senesni namai, kuriuose dėžėse nėra laidų; Jei dėžutėje yra antžeminis laidas, jis turi būti nutrauktas jungiklyje ir šviesoje.

Paskutinė pastaba; Paskutiniai kodo pakeitimai reikalauja, kad kiekvienoje jungiklio dėžėje būtų neutralus laidas. Tai reiškia ne tik balta viela, bet ir baltą laidą, kuris yra prijungtas prie baltos laido ant laido galios . Numatoma ateityje suteikti galimybę naudoti dinaminį ar kitokį įrenginį, kuriam gali prireikti neutralios laido, ir sustabdyti namų savininkų atsijungimą nuo žemės laido arba jo naudojimą kitiems tikslams, išskyrus tuos, kurie reikalingi, kad būtų galima perjungti ar apšviesti. Naujas darbas, pvz., Pridedant naują trijų krypčių jungiklį arba kambario papildymą, naudojant 3 krypčių perjungimą, turi atitikti šį kodą. Čia pavaizduotas vienintelis elektros laidų schema, kurią galima teisėtai naudoti, yra # 3, nors # 1 galima pakeisti, pridedant 2 laidų kabelį iš apatinio lango į šviesą. Visuose nepanaudojamuose perjungimo dėžutėse esantys neutriliai yra sujungti arba, jei tai yra vienas neutralus elementas, tiesiog uždaroma vieline veržle ir vėl talpinama į dėžutę. Tiesiog pakeičiant jungiklį nereiškia, kad kambarį reikia iš naujo sujungti, nes esami laidai yra "seneliai" ir yra priimtini. Senasis darbas neturi būti dar kartą atliktas, kad atitiktų kodą, todėl yra aptarti nepriimtini (pagal dabartinį kodą) elektros instaliacijos schemos.

3 laidų jungiklio laidų išvedimas

Paprastai jungiklius sunku pakeisti ar įdiegti, o dauguma namų savininkų gali pakeisti šviesos jungiklį. Šie žmonės, pridedant naują šviesos šviestuvą su susijusiais trijų krypčių jungikliais, tikiuosi, kad šis straipsnis yra naudingas ir informatyvus.

Čia parodytas bet kuris iš trijų būdų jungiklių sujungimo būdų senajame darbe gali būti pakeistas; jie tik nurodo skirtingus būdus, kaip paleisti reikalingus kabelius. Tiesą sakant, laidų jungikliai visada yra vienodi, skirtingi metodai paprasčiausiai gali padėti lengviau ar pigiau įdiegti reikalingą kabelį, tačiau nepamirškite minėti, kad naujasis darbas visada turi būti neutralus laidas jungiklio dėžėje, ar tai yra iš tikrųjų naudojamas arba ne.

Nepriklausomai nuo to, ar jūs keičiate jungiklį ar įdiegiate naujus jungiklius didžiojoje kambarių redagavimo sistemoje, tikriausiai labiausiai naudinga priemonė, kurią galite turėti, yra nekontaktinis kintamosios srovės įtampos detektorius. Įsitikinkite, kad kiekvieną kartą atliekant bet kokius elektrinius darbus, kuriuos gali rasti geras įtampos detektorius, tai gali sutaupyti daug sielvarto.
