Kaip prijungti 4 krypčių šviesos jungiklį, su elektros laidų schema

Naudoja 4 krypčių jungiklius

4 krypčių jungikliai visada jungiami kartu su dviem 3 krypčių jungikliais. Tai reiškia, kad bet kuriuo metu, kai rasite keturių krypčių jungiklį, taip pat bus du 3 krypčių jungikliai, valdantys tą patį lengvąjį įrenginį. 4 krypčių jungikliai naudojami tik tada, kai yra 3 arba daugiau šviesos jungiklių, valdančių vieną šviesos žibintą. Papildomi šviestuvai nereikalauja papildomų jungiklių tol, kol jie visi yra skirti tuo pačiu metu.

Kiekvienoje tokioje apšvietimo sistemoje bus du 3 krypčių jungikliai ir vienas ar daugiau 4 krypčių jungiklių (4-way jungiklių, kurie gali būti naudojami tokioje perjungimo konfigūracijoje, skaičius neribojamas).

Kadangi ten visada bus 3-way jungikliai, prieš suprasdami ir naudodami 4-way jungiklį, reikia suprasti, kaip prijungti 3 krypčių jungiklį. Jei darote ką nors daugiau, nei tiesiog pakeiskite sugedusį 4 krypčių jungiklį, prieš pradėdami tyrimą, išnagrinėkite nuorodą, kaip prijungti 3 krypčių jungiklį; jis bus atidarytas naujame lange, kuris grąžins skaitytuvą čia, kai jis bus uždarytas. Kita vertus, jei jūs tiesiog pakeičiate keturių krypčių jungiklį esamoje grandinėje, kitame skyriuje bus nagrinėjama paprasčiausias uždavinys.

4 krypčių jungiklis

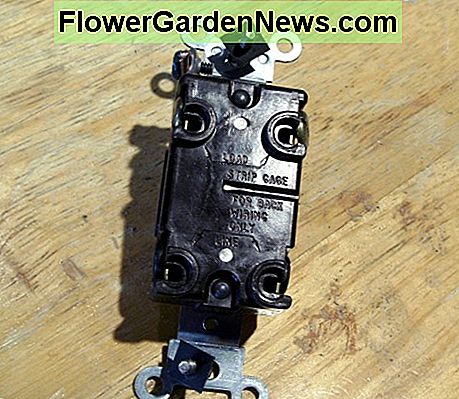

Back side of 4 way switch. There are 4 places to terminate wire, plus a green screw at the top of the switch for the green or bare ground wire. This switch has screws at the sides as well as the holes in the back
Keturių krypčių jungiklio galinė pusė. Yra 4 vietos laidui prijungti, taip pat žalias ar žemas laidas jungiklio viršuje esantis žalias varžtas. Šis jungiklis turi varžtus šonuose, taip pat atlošus gale

Tinkamo elektros saugos negalima pabrėžti pakankamai. Kaip profesionalus elektrikas, vienas iš šių puikių įtampos detektorių, parodytų žemiau, visada yra mano kišenėje, kai darbe. Neturėdami nieko prisiliesti arba net pamatyti, nešvari laidai jie yra kiekvienas elektrikų draugas, ir jums primygtinai reikalaujama jį naudoti, arba naudokite kitą būdą patikrinti, ar nėra laidų, į kuriuos dirbate, įtampą. Nors 120 voltų, esančių JAV apšvietimo grandinėje, nebus nužudyti, o šokiruoti nėra įdomu.

Ne kontaktinis įtampos detektorius iš "Amazon"

"Fluke" įtampos detektorius, 1000V kintamosios srovės įtampa Pirkti dabar

4 taktinio jungiklio pakeitimas

Pradėkite savo užduotį išjunkite maitinimą. Prieš tęsdami, visiškai įsitikinkite, kad maitinimas išsijungia . Įjunkite lemputę ir išjunkite išjungiklius arba ištraukite saugiklius vienu metu, kol šviesa nustoja išsijungti. Geriausia įdėti juostelę ant pertraukiklio rankenos; Antrasis žmogus, bandęs paversti grandinę atgal, kad atkurtų žibintus kitoje patalpoje, supras, kad yra priežastis, kodėl ji yra išjungta, o ne apversti ją atgal, kai dirbate grandinėje.

Nuimkite dangtelio dangtelio du varžtus ir juos nustatykite kartu su dangteliu. Yra dar du sraigtai, kuriuose jungiklis yra įjungtas; atsukite juos ir atidėkite juos. Į viršų ir apačią paimkite jungiklį "ausyse" ir švelniai ištraukite jį iš elektros lizdo, atsargiai neliesdami laidų ant šonų. Gera elektros saugos praktika reikalauja, kad būtų naudojamas voltmetras, siekiant patikrinti, ar grandinė iš tikrųjų išjungta; naudokitės bekontaktinio įtampos detektoriumi arba voltų skaitikliu su vienu zondu kiekvienam šoniniam gnybtui (po vieną), o kitas - prie žalias grunto varžtas prie vieno jungiklio galo. Gali būti, kad išjungėte neteisingą išjungiklį, lemputė galėjo išdegti, kol esate toli nuo užrakto skydo, arba kažkas gali jį vėl įjungti. Prieš tęsiant ar paliečiant bet kokią laidinę laidą, įsitikinkite, kad grandinė yra negyvi.

Yra keturi laidai, kurie yra prijungti prie 4 krypčių jungiklio, taip pat žalias ar platus laidas. Beveik visais atvejais šie laidai pateks į sienų dėžutę 2 atskiruose kabeliuose. Šie kabeliai greičiausiai turės mažiausiai vieną papildomą laidą, bet šie papildomi laidai bus tiesiog sulankstyti kartu sieninėje dėžutėje ir nenutrūks jungikliu - nėra jokio pagrindo juos visiškai trikdyti, nebent norite tik patikrinti, ar jungtys yra tvirtos.

Išjunkite jungiamuosius laidus nuo jų galų. Jei laidai yra po šoniniais varžtais, atlaisvinkite varžtus (jų negalima visiškai nuimti) ir sulenkite vielą po varžtu. Jei laidai yra stumiami į mažą skylę, esančią jungiklio gale, įkiškite mažą atsuktuvą ar kitą įrankį į juostelę šalia jų; tai atlaisvins spyruoklinę įtampą ir leis laidus ištraukti iš laikiklio. Kartais jie įšaldomi po metų naudojimo; Jei taip atsitiks, ištraukite laidą kuo arčiau jungiklio, o vielos galas paduokite apie 1/2 "izoliacijos, skirtos naudoti su nauju jungikliu.

Sulenkite laidus, esančius ant jungiklio viršuje ir už dėžutės, ir laidus, kurie buvo apačioje ir iš dėžutės. Tai bus priminimas apie tai, kur jie turi būti nutraukti naudojant naują jungiklį, tačiau jei jie bus sutrikdyti ir negalėsite pasakyti, kur jie eina, suraskite, iš kur atsiras kiekvienas laidas. Nors ant dėžės gali būti du laidai su daugiakampiu kabeliu per tą pačią skylę, esančią elektrinėje dėžėje, kiekviename kabelyje rasite du laidus, kurie eina į jungiklį. Du laidai iš vieno kabelio tęsiasi iki dviejų viršutinių varžtų (nesvarbu, kuris iš dviejų viršutinių varžtų yra naudojamas tam, kad viela), o du iš kito kabelio ant dviejų apatinių varžtų. Paskutinis laidas bus žalia arba, dažniau, visiškai izoliuota. Ši laidas eina į žalią varžtą, esantį netoli jungiklio galo ir yra antžeminio laido. Šiuolaikiniai elektros kodai reikalauja tokio laido kiekvienu jungikliu, bet vyresni namai gali tai neturėti; Jei dėžutėje trūksta, tiesiog palikite tą žalią varžtą tuščią.

Nors greitai ir lengvai paprasčiausiai stumti laidus į naują jungiklį, ir dauguma elektrikų tai daro siekiant sutaupyti laiko, todėl geriau juos uždėti varžtais, nes spyruoklės skylėse per metus atsilaisvins ir padarys prastas ryšys. Naudodami adatos nosį galą ar kitą įrankį, sulenkite laidų galą į mažą apskritimą, atlaisvinkite sraigtus tiek, kiek jie eina, ir dirkite laidą po varžto galvute ir aplink varžtą laikrodžio rodyklės kryptimi (jei įdėtas atgal prisukdami varžtą bus lengviau ištraukti vielą ir ji gali atsikratyti varžto). Tvirtai priveržkite varžtą ir pakartokite kiekvieną laidą. Jei ant dėžutės yra antžeminio laido, nutraukite žemės laidą ant žemės varžto.

Įjunkite jungiklį atgal į dėžutę, taip pat gerai sudrėkinkite laidus. Stenkitės išlaikyti visus laidus jungiklio, o ne prie jo. Pritvirtinkite jungiklį su dviem varžtais, pakartotinai uždėkite dangtelį, naudodami tuos pačius varžtus, kuriuos atsargiai išsaugojote, o jūs baigėte.

3 ir 4 krypčių jungiklių laidų diagrama

3 way switch diagram
3 krypčių jungiklių schema

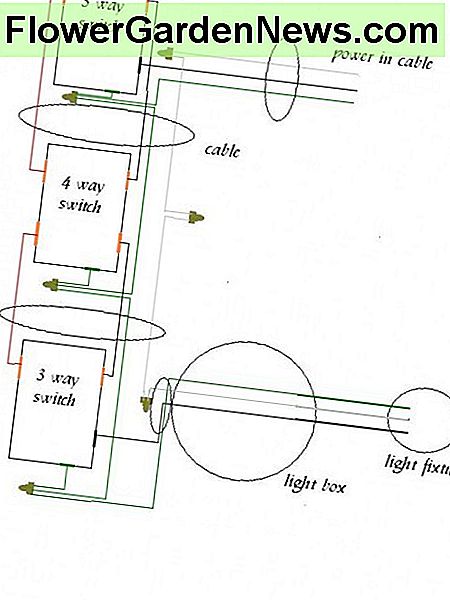

Same diagram, but with 4 way switch added.
Ta pati diagrama, bet su 4-way jungtuku.

Sujungimas su naujuoju 4-os jungikliu

Esant pakartotinio pavojaus, įsitikinkite , kad maitinimas išjungtas prieš bet kokius sujungimus su esamu grandine. Nors kai kurie darbai bus atliekami su laidais, kurie dar negali perduoti galios, turi būti laikas, kai jungiasi prie to, kas gali būti "karšta" laidai - būti visiškai tikri, kad ši grandinė yra mirusi.

Tiems skaitytojams, kurie bus įdiegę visą naują grandinę ir nėra susipažinę su fiziniu būdu gaunant laidą iš vienos vietos į kitą, straipsnyje apie tai, kaip įdėti išparduotuvę, yra vertingų patarimų ir instrukcijų. Vamzdžių traukimo procesas per sienas, lubas ir palėpė yra tas pats, ar šviesos ar talpyklų.

Du pirmiau pateiktos elektros grandinės yra 3 krypčių jungiklio nustatymo ir pridedamos tokios pat pagrindinės sąrankos su 4 krypčių apšvietimo jungikliu. Nors fizinė 4 krypčių jungiklio vieta gali būti bet kur, elektros jungiklis visada yra tarp dviejų dviejų krypčių jungiklių. Jei reikia papildomų 4 krypčių jungiklių, jie taip pat bus tarp 3 krypčių jungiklių. Elektriniu būdu trijų krypčių jungikliai visada yra pirmieji ir paskutiniai jungiklių linijoje. Jei nesate susipažinę su 3 būdų jungikliu, šalia viršuje pateikta nuoroda gali būti vertinga ir siūloma skaityti.

Nors yra kitų būdų fiziškai gauti reikiamus laidus kiekvienam jungikliui (žr. Straipsnį apie laidų jungimo trijų krypčių jungtis), 2011 m. Nacionalinis elektros kodeksas, 404.2.C straipsnis, buvo pakeistas reikalaujant "neutralaus" (balto) laido kiekvienoje perjunkite vietą, ar ji iš tikrųjų naudojama, ar ne. Paprastai praktikoje dažniausiai naudojama pirmiau pateikta schema ir tai yra geras naujo keturkampio jungiklio grandinės sujungimo vadovas.

Kai 4 jungimo jungiklio laidus paprasčiausiai apipjaustykite du keliaujančiųjų laidus (du laidai, kurie eina tarp dviejų 3 krypčių jungiklių ir baigiasi kiekvienu jungikliu) ir du laidus iš vieno jungiklio įdėkite ant dviejų viršutinių jungčių keturių krypčių jungiklis, o kiti du laidai iš kitos jungties į apačią du gnybtus.

Pirmoji iš dviejų diagramų yra paimta iš pirmiau nurodyto straipsnio; antroji yra tik ta pati schema išplėsta, kad būtų galima pridėti 4 krypčių jungiklį centre. Kiekviena iš trijų būdų jungiklio straipsnio diagramų gali būti traktuojama vienodai; paprasčiausiai pridėkite 4 krypčių jungiklį tarp kitų dviejų ir išjunkite kelio laidus 4 krypčių jungikliu, įsitikinkite, kad kiekvienoje dėžėje yra neutralus. Būkite atsargūs, kai kurie iš šių diagramų beveik neįmanoma turėti neutralią laidą dėžėje ir buvo įtraukti į tuos žmones, kurie dirba senesniuose namuose. Naujas darbas, o ne tiesiog komutatoriaus pakeitimas, kiekviename jungiklio dėžute turi turėti neutralią laidą. Bet kokie papildomi laidai, praeinantys tarp dviejų jungiklių (dažniausiai dar vienas laidas), yra lengvai sujungiami 4 krypčių jungiklio dėžute, kad būtų tęsiama nepertraukiamai. Įsitikinkite, kad žalias arba plikasis antžeminis laidas visada yra sujungtas ir nutraukiamas ant visų jungiklių.

Naudodamiesi čia pateikta schema, du laidai "Romex" kabelis (juodos ir baltos spalvos laidai) naudojami pirmojo jungiklio maitinimui. Iš ten trijų laidų kabeliai (juodi, balti ir raudoni) naudojami tarp jungiklių, o galutinis 2 laidų kabelis eina nuo paskutinio jungiklio iki šviesos žibinto. Kaip matyti, kabelių elektros energijos neutralumas tiesiog eina per kiekvieną elektros dėžę, prireikus sujungiamas, ir baigiasi šviesos žibintą; tokiu būdu NEC kodas yra patenkintas kiekvienoje langelyje neutraliu.

Išjungus atskirų jungiklių laidus, pirmasis, 3 krypčių jungiklis turi juodą "maitinimo" laidą, kuris yra užblokuotas ant "common" terminalo (varžtas yra šiek tiek kitokios spalvos nei iš dviejų keltuvo varžtų) ir du "keliaujantiems" laidai (juodas ir raudonas iš 3 laidų kabelio) ant kitų dviejų gnybtų. Be to, žinoma, kiekvieno jungiklio "žemės kabeliai" - "antžeminiai" laidai, o "jungiklis" - žalias grąžulas. Baltuosius neutralius laidus iš abiejų kabelių sujungia kartu su vieline veržle; Išbandykite izoliaciją iš pastarųjų 1/2 "ir pasukite vielinę veržlę. Kilpkite tvirtai ant kiekvieno laido laikydami veržlę kita ranka, jei ji ketina išsipūsti daug geriau, kad ji tai daro dabar, o ne vėliau, vėl į dėžutė, kurioje jūs jo nematote.

Antrasis iš keturių krypčių jungiklis turi du kelio laidus (juodą ir raudoną) nuo pirmojo jungiklio, kuris tęsėsi prie dviejų viršutinių gnybtų, o du laidai (vėl juodos ir raudonos spalvos) nuo paskutinio 3 krypčių jungiklio išjungiami ant dviejų apatinių gnybtų . Plius žemė. Balta neutrali laido vėl tiesiog sujungiama tiesia viela.

Galutinis, 3 krypčių jungiklis turi du keliautojus iš keturių krypčių, kuris baigiasi keliaujančiųjų terminalų ir juodos "jungiklinės kojos" nuo šviesos spyna ant "common" terminalo. Išjunkite laidą ant žemės ir vėl prijunkite neutralius laidus, niekur nesibaigdami.

Paskutinis žodis atsargus; perkant jungiklius, įsitikinkite, kad jungiklio srovės stiprumas yra mažiausiai toks pat kaip apsauginis jungiklis, kuris išjungia maitinimą į grandinę, kurioje dirbate. 20 amp jungiklis gali būti naudojamas su 15 amperų grandine, bet niekada nenaudokite 15 amperų jungiklio į 20 amperų grandinę. Būkite atsargūs, kai vėl naudojate senesnes jungiklius, nes kai kurie iš jų neturi antžeminės jungtys; dabartinis NEC kodas reikalauja, kad kiekvienas jungiklis būtų įžemintas.

Panašiai, bet kokia nauja viela turi atitikti esamos vielos dydį. 20 amp grandinei reikia 12 matavimo laido (12-2 arba 12-3), o 15 ampiniø grandine gali bûti naudojama 14 matavimo viela (14-2 arba 14-3). 14 kalibravimo viela yra lengviau valdoma ir pigesnė, tačiau jei esate susieję 20 amperų grandine, turite naudoti 12 matavimo laidą.
